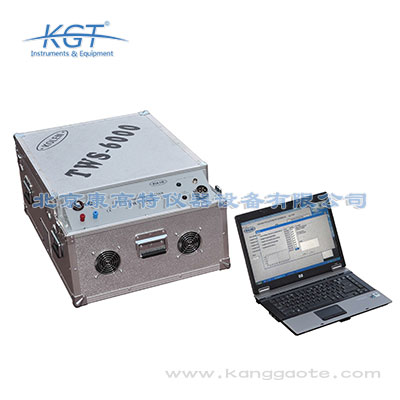

TWS系列高速直流斷路器測試儀

KOLEN TWS系列高速直流斷路器測試儀是專門針對高速直流斷路器（HSCBs）測試研發的便攜式工業檢測設備，核心功能涵蓋多維度斷路器性能檢測，首先可輸出最高6000A或3000A的整形脈沖電流，支持高速直流斷路器電流調節功能校驗、額定電流下性能測試、120%額定電流下HSB關斷時間測量，同時具備微電阻測量能力，測量范圍覆蓋1μΩ到250μΩ，可精準檢測斷路器接觸電阻等低電阻參數，設備自帶自動診斷功能，內置電流整形模塊可實現測試電流的精準調控。核心技術參數方面，設備采用230V±10%/50Hz單相工頻電源供電，功耗僅2kVA，超級電容組供電電壓最高可達8VDC，電流測量精度為2.5%，防護等級達到IP20，工作環境溫度適配+5℃到+40℃的多數工業場景。設備采用分體式設計，分為可變電阻電容器箱、電源手提箱、運輸電纜手提箱三個獨立單元，其中可變電阻電容器箱尺寸為770×525×370mm，重量約52/48公斤，電源箱尺寸415×315×200mm，重量約15公斤，電纜箱尺寸415×315×220mm，重量約15公斤，便攜性突出，可滿足不同場景的轉運需求。測試過程配套專屬軟件，可實現測試

TWS系列高速直流斷路器測試儀是KOLEN品牌推出的專業斷路器在線檢測設備，屬于高精度工業檢測設備范疇，核心技術參數和功能涵蓋多維度檢測需求，可全面適配電力、軌道交通行業的檢測要求。首先在電流輸出能力上，可提供最高6000A或3000A的脈沖測試電流兩個規格可選，滿足不同額定電流等級高速直流斷路器（HSCBs）的測試需求；其次設備內置大容量超級電容器作為供能源，通過電阻序列切換技術實現精準電流整形，脈沖持續時間可根據測試類型靈活調整，范圍覆蓋幾百毫秒到2秒，適配不同檢測項目的供電時長要求，無需依賴外部大功率供電電源即可完成現場檢測。功能層面支持電流設定值測量，可穩定輸出達到斷路器額定電流設定值100%的測試電流完成基礎性能校驗，也可輸出達到電流設定值120%的測試電流完成HSB關斷時間測量，同時具備高精度微電阻測量能力，測量范圍覆蓋1μΩ到250μΩ，可精準檢測斷路器接觸電阻等低電阻參數，判斷觸頭磨損、接觸不良等隱性故障。設備還自帶電流整形模塊，可自動診斷測試過程中可能存在的電路異常、接觸不良等問題，保障檢測數據的準確性。設備定位為便攜式電力測試設備，整體結構設計適配現場作業需求，無需

TWS系列高速直流斷路器測試儀是專業針對高速直流斷路器（HSCBs）研發的專用測試設備，核心功能涵蓋HSCBs的全維度性能校驗，包括分合閘動作時間測試、脫扣電流精度校驗、動靜態接觸電阻測試、短時耐受電流測試、機械壽命試驗輔助測試等多個維度，可全面覆蓋高速直流斷路器的出廠檢測、安裝調試、運維檢測全生命周期的測試需求。技術參數方面，該設備最高可輸出6000A直流測試電流，可覆蓋當前絕大多數牽引變電站用HSCBs的測試需求，電流輸出精度優于±0.5%，時間測試分辨率可達1μs，可精準捕捉高速直流斷路器毫秒級的動作特性，滿足高精度測試要求。該設備支持自定義測試流程，用戶可根據被測斷路器的額定參數、應用場景設置對應的測試閾值，自動生成標準化測試報告，設備可適配12V-220V多等級供電輸入，適配戶外運維現場、實驗室等多種測試環境，可廣泛應用于軌道交通、電力、核工業等多個領域的直流斷路器測試工作，充分滿足B端工業用戶對測試效率、測量精度的要求，也符合G端單位對測試數據準確性、標準性的要求。

TWS系列高速直流斷路器測試儀的電流脈沖輸出特性經過針對性優化，可全面適配高速直流斷路器各類檢測項目的供電需求，核心輸出特性涵蓋電流等級、持續時間、整形精度三個維度。首先在輸出電流等級上，設備提供3000A、6000A兩個規格可選，可根據被測高速直流斷路器的額定電流等級靈活選擇，最高可支持額定電流6000A及以下等級的高速直流斷路器檢測需求，覆蓋電力、軌道交通行業95%以上的高速直流斷路器應用場景。其次在脈沖持續時間上，設備可根據執行的測試類型自動調整脈沖持續時間，范圍覆蓋幾百毫秒到2秒不等，針對電流設定值校驗等需要較長供電時間的檢測項目，可輸出2秒的長脈沖電流，針對關斷時間測量等需要短時間大電流的檢測項目，可輸出幾百毫秒的短脈沖電流，適配不同檢測項目的供電時長要求。在電流整形精度上，設備采用電阻序列切換技術實現電流精準整形，內置專用電流整形模塊，可根據被測電路的電阻參數自動調整內部電阻組合，保障輸出電流的穩定性，電流輸出誤差控制在行業標準允許范圍內，同時設備可自動診斷輸出電流的異常波動問題，當出現接線不良、接觸電阻過大等問題時可自動預警，保障測試數據的準確性。設備的電流脈沖輸出由內置

TWS系列高速直流斷路器測試儀具備行業領先的微電阻測量能力，可精準檢測高速直流斷路器的接觸電阻等低電阻參數，是判斷設備運行狀態的核心功能之一。首先在測量范圍上，設備的微電阻測量范圍覆蓋1μΩ到250μΩ，完全適配高速直流斷路器主回路接觸電阻的測量需求，高速直流斷路器的接觸電阻通常在幾微歐到幾十微歐之間，該測量范圍可覆蓋所有主流型號高速直流斷路器的檢測需求，同時也可適配其他低壓大電流電器的低電阻測量場景。其次在測量精度上，設備采用四端子測量法，消除接線電阻、接觸電阻對測量結果的影響，測量誤差控制在行業標準允許范圍內，可精準識別1μΩ級別的電阻變化，幫助檢測人員及時發現觸頭磨損、氧化、接觸壓力不足等隱性故障，避免因接觸電阻過大造成的設備過熱、燒損等安全事故。在測量方式上，設備通過輸出大電流脈沖的方式完成電阻測量，相比普通小電流微歐計的測量結果更貼合設備實際運行工況，測量數據更具參考價值，可真實反映斷路器在大電流運行狀態下的接觸性能。該微電阻測量功能可應用于高速直流斷路器的出廠檢測、運維巡檢、故障檢測、維護后復測等多個場景，檢測數據符合電力、軌道交通行業的相關標準要求，可作為設備狀態評估的合

使用KOLEN TWS系列高速直流斷路器測試儀開展測試首先需要滿足環境條件，設備工作環境溫度需處于+5℃到+40℃區間，適用場景為戶內環境，適配IP20防護等級的使用場景，避免在雨雪、高濕、強腐蝕、強電磁干擾的戶外環境下使用，測試現場需無易燃易爆危險品，通風條件良好。其次是供電條件，設備僅需普通230V±10%/50Hz單相工頻電源即可運行，額定功耗僅2kVA，普通民用/工業插座即可滿足供電需求，相比傳統直接供電式的6000A直流測試設備需要60kVA以上的配電容量，TWS系列的供電要求大幅降低，幾乎可在所有工業廠房、牽引變電站內直接接入電源使用。第三是操作配置條件，需配套搭載對應測試軟件的計算機設備，通過專屬通信接口連接測試儀即可實現全流程操作，軟件支持Windows系統運行，操作界面簡潔，可直觀顯示測試電流波形、測試進度、參數指標，自動生成標準化測試報告，操作人員需掌握高速直流斷路器的基礎原理、測試規范即可完成操作，設備內置自動診斷模塊，可自動識別測試回路異常、參數設置錯誤等問題，降低操作門檻。測試前需確認被測高速直流斷路器的額定電流參數，選擇適配的TWS-6000或TWS-300

TWS系列高速直流斷路器測試儀的應用場景集中在電力、軌道交通兩大核心行業，覆蓋B端生產制造、運維服務及G端公共基礎設施檢測等多類需求。首先在軌道交通行業，核心應用場景為各地鐵、城際鐵路牽引變電站的高速直流斷路器日常運維巡檢，針對牽引供電系統中負責線路過流保護、短路保護的高速直流斷路器，可在運維現場直接完成性能校驗、故障排查，無需拆解設備送抵實驗室，大幅提升運維效率，降低停電檢測對線路運營的影響；也可在軌道交通線路定期安全環境評估工作中，完成批量斷路器的性能普查，排查供電安全隱患，保障線路運營穩定性。在電力行業，可應用于直流配網、新能源直流并網站、直流換流站的故障檢測場景，針對直流供電系統中配置的高速直流斷路器，快速完成動作特性校驗、接觸電阻檢測，定位故障原因，縮短故障排查周期，保障供電穩定性。此外該設備也適配兩類B端用戶的檢測需求，一類是高速直流斷路器生產企業，可用于生產線終端的成品性能檢測，完成出廠前的額定電流校驗、關斷時間測試、接觸電阻測量等全項性能核驗，保障出廠產品符合技術要求；另一類是電力、軌道交通領域的專業運維服務企業，可在斷路器修理、維護調整后完成性能復測，確認設備修復后達

KOLEN TWS系列高速直流斷路器測試儀的核心應用場景覆蓋軌道交通、電力裝備制造、城市公共運維三大領域，首先是軌道交通行業的牽引變電站運維場景，可對安裝在牽引變電站內的高速直流斷路器進行現場測試，無需將斷路器拆卸運輸至實驗室，大幅提升運維測試效率，適用于城市地鐵、有軌電車、城際鐵路等軌道交通運營單位的日常巡檢、故障排查、運維調整后的性能校驗場景。第二類應用場景是高速直流斷路器生產制造場景，可作為產線終端成品檢測設備，對出廠前的高速直流斷路器全參數進行檢測，驗證產品的電流調節性能、關斷時間、接觸電阻等核心指標是否符合設計要求，適配各類電力裝備制造企業的產線質檢流程。第三類應用場景是電力測試機構的檢測服務場景，可作為便攜式直流斷路器測試設備，為不同客戶提供上門檢測服務，無需依賴實驗室的大功率配電環境即可完成最高6000A的直流斷路器測試。針對不同用戶的需求，B端的斷路器生產企業可通過該設備提升產線質檢效率，降低測試環節的配電改造成本，軌道交通運營企業可通過現場測試減少斷路器停運時間，提升供電系統可靠性；G端的國有軌道交通運營單位、公共運維機構可通過該設備的可追溯測試報告功能，滿足運維數據

使用TWS系列高速直流斷路器測試儀測試高速直流斷路器完全不需要將被測設備拆解運送至實驗室，設備本身定位為便攜式現場工業檢測設備，所有檢測項目均可在安裝現場直接完成，大幅降低檢測復雜度，提升檢測效率。傳統高速直流斷路器檢測模式需要運維人員先停電拆除斷路器，通過專用轉運裝置運送至第三方實驗室，再完成各項性能檢測，檢測周期通常需要數天，會長期占用線路供電容量，對軌道交通運營、電力供電穩定性造成較大影響，且拆卸、轉運過程中還可能造成斷路器內部元件損壞，增加額外運維成本。而TWS系列高速直流斷路器測試儀內置大容量超級電容器作為供能源，無需依賴現場大功率供電電源即可輸出最高6000A的脈沖測試電流，設備整體采用便攜式結構設計，可靈活運抵各類牽引變電站、直流配網站的安裝現場，僅需完成測試線纜與被測斷路器的接線即可啟動檢測，全流程無需拆解斷路器的固定結構、無需轉運，檢測周期僅需數分鐘即可完成全項目檢測，檢測完成后即可恢復設備供電，大幅降低停電時長，降低檢測對正常運營的影響。該檢測模式既可以滿足B端運維企業降低檢測成本、提升運維效率的需求，也可以滿足G端公共基礎設施管理單位降低運營影響、保障供電可靠性的

使用TWS系列高速直流斷路器測試儀進行高速直流斷路器（HSCBs）測試時，需嚴格遵循相關操作規范和注意事項，保障測試安全和數據準確性。首先是測試前的適配性檢查，需確認被測HSCBs的額定電流不超過6000A的設備測試范圍，同時根據被測斷路器的應用場景、額定參數選擇對應的測試模板，若為軌道交通牽引變電站用斷路器，需調用軌道交通行業專用測試模板，若為電力直流配網用斷路器，需調用電力行業專用測試模板，確保測試參數符合對應行業的標準要求；其次是電氣安全檢查，測試前需完全斷開被測HSCBs的外接供電回路，做好設備與被測件的接地處理，測試線的線徑需匹配測試電流等級，連接部位需牢固接觸，避免大電流輸出時出現發熱、打火等問題；第三是測試過程的規范操作，需按照設備操作手冊的流程逐步執行測試，不可隨意跳過測試步驟，若測試過程中出現數據異常，需先斷開測試輸出，排查接線、參數設置問題后再重新測試；第四是測試數據的管理，測試完成后需及時導出標準化測試報告，報告內容需包含測試時間、被測設備參數、測試環境、測試結果等核心信息，符合各行業的驗收、運維存檔要求。該設備可適用于-10℃到50℃的戶外測試環境，可滿足不同地

TWS系列高速直流斷路器測試儀支持完成高速直流斷路器全維度的性能檢測項目，覆蓋出廠檢測、運維檢測、故障排查等全生命周期的檢測需求。第一個核心檢測項目是電流設定值測量，設備可輸出達到被測高速直流斷路器電流設定值100%的測試電流，校驗斷路器的電流調節功能是否正常，判斷電流保護閾值是否符合設計要求，該項目可應用于出廠檢測、運維巡檢、維護后復測等多個場景。第二個核心檢測項目是HSB關斷時間測量，設備可輸出達到被測斷路器電流設定值120%的過流測試電流，檢測斷路器的過流動作關斷時間是否符合技術要求，判斷斷路器的過流保護功能是否正常，可有效排查斷路器拒動、誤動等安全隱患，該項目是軌道交通牽引變電站、直流配網運維巡檢和故障檢測的核心檢測項目。第三個核心檢測項目是微電阻測量，設備支持1μΩ到250μΩ范圍的低電阻測量，可精準檢測斷路器的主回路接觸電阻，判斷觸頭是否存在磨損、氧化、接觸不良等隱性故障，避免因接觸電阻過大造成的設備過熱、燒損等問題，該項目是定期環境評估、運維巡檢的必檢項目。此外設備還可支持定制化檢測項目，可根據用戶需求調整電流輸出參數、檢測邏輯，滿足特殊場景下的檢測需求，所有檢測項目均符

軌道交通牽引變電站場景下，TWS系列高速直流斷路器測試儀可滿足多類核心檢測需求，全面適配軌道交通行業的運維管理要求，降低檢測對線路運營的影響。首先是日常運維巡檢需求，牽引變電站內的高速直流斷路器是保障牽引供電系統安全的核心元件，需要定期完成性能校驗，傳統實驗室檢測模式需要拆解設備轉運，停電時間長達數天，會嚴重影響地鐵、城際鐵路的正常運營，而TWS系列高速直流斷路器測試儀支持現場檢測，僅需數分鐘即可完成全項目檢測，大幅縮短停電時長，降低檢測對線路運營的影響，巡檢數據可直接接入軌道交通運維管理系統，實現設備狀態的統一管理。其次是故障檢測需求，當牽引供電系統出現跳閘、供電異常等故障時，可使用該設備快速完成高速直流斷路器的性能檢測，定位故障原因，判斷是斷路器本身故障還是線路故障，大幅縮短故障排查周期，幫助運維人員快速恢復供電，降低故障對運營的影響。第三是維護后復測需求，當高速直流斷路器完成修理、維護調整后，可在安裝現場直接完成性能復測，校驗斷路器的電流調節功能、關斷時間、接觸電阻等參數是否符合運行要求，確認設備正常后即可投入運行，無需轉運復測，提升維護效率。第四是定期環境評估需求，在軌道交通線
