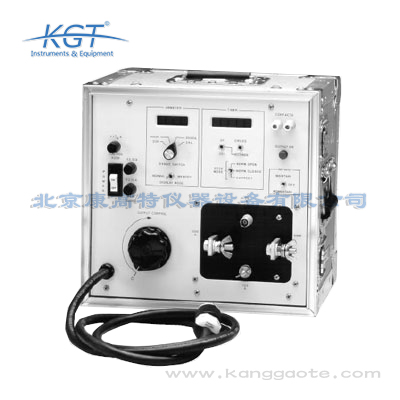

CB-832斷路器測試儀

CB-832斷路器測試儀
CB-832斷路器測試儀

聯系方式：010-68460051
Tel：13520131150

立即詢價
  • 產品詳情
  • 技術參數
  • 相關產品
  • 相關文章
CB-832斷路器測試儀簡介：
?CB-832是一個高電流斷路器和過載繼電器測試儀。
?CB-832的設計是通過一次電流的注入來測試斷路器和過載繼電器的。
?CB-832是一個測試功能完善的測試儀器，是由一個可變高電流輸出和恰當的控制電路等組成的，用來測試熱的、磁的或者晶體過載繼電器、模殼式斷路器、和接地故障跳閘設備。

CB-832斷路器測試儀應用：
?CB-832*常見的一個應用是校準磁過載繼電器，一般用于保護空氣調節系統。通過提供高達1000A的電流去模擬過載狀況，也可以通過提供高達500A的電流去測試磁過載繼電器的時間延遲特性。
?CB-832按照推薦的測試程序，以三倍于額定電流來測試設備的時間延遲特性，它能通過提供高達225A的電流測試熱過載繼電器和模擬式斷路器的時間延遲特性。
?測試一個瞬時跳閘元件時，在很短的周期內需要一個高電流，例如，儀器將在很短的時間內提供一個高達1800A的電流通過一個額定225A的模殼式斷路器。另外它還可以檢驗電流互感器的比率和測試面板上的電流表和電壓表。

CB-832斷路器測試儀特性和優點：
?數字式內存表：高*度，里面有一個模塊可以讓你直接讀出測試儀的短期電流并且把這些數據存儲在模塊中。
?數字式多量程計時器：晶體控制，高*度，其計時*到1ms。
?高輸出電流：可在225A的斷路器上瞬時產生1800A的電流
?固態輸出啟動電路：固態輸出啟動電路設計使維護時不需要直接接觸儀器
?保護：過載和短路保護被集成在一起
?外觀：結實堅固的塑料殼用來在儀器運輸和存儲中保護儀器，其帶有移動手柄和可抽取式蓋。內有一個空間用來存儲測試導線。

CB-832斷路器測試儀特點：
?數字內存表
?數字多量程計時器
?高電流輸出
?晶體輸出啟動電路
輸入(指定一個): 120 V 或者 240 V, 50/60 Hz
輸出
輸出量程： 輸出電流連續可調，適應不同的電路電阻: 0 到 500 A 在 最大 3.5 V   0 到 125 A 在 最大 14 V   0 到 25  A 在 最大 70 V
輸出率: 輸出電路是特為提供一個短期過載而設計的。上述輸出量程將提供幾倍于額定電流的電流，使產生的輸出電壓能夠推動想得到的電流（通過測試電路的電阻）。 本測試儀能夠產生3倍于額定電流來測試設備的延時特性，此外，在進行瞬間跳閘實驗時，可在500A的罐式斷路器上瞬時產生1000A的電流.。 在測試額定電流225A設備的時間延遲特性時，推薦使用三倍額定電流來進行電流測試（675A）。 在進行瞬時跳閘測試時，他能提供一個高達1800A的電流通過額定225A的模殼式斷路器。
過載性能： 為了擴大儀器的使用范圍，特做了一個能在很短的周期內產生一個超過額定電流的設計，因為輸出電流的大小是由負載電路的電阻決定的，而產生的輸出電壓必須能夠推動想得到的電流，是通過測試電路的電阻和連接導線實現的。
輸出啟動電路： 本測試儀使用了一個固態輸出啟動電路。為了提高可靠性和在維護時不需要直接接觸儀器，這個電路使用一個三端雙向可控硅開關元件替代電流接觸器去啟動輸出。
輸出啟動控制電路： 啟 動控制電路提供瞬間和持續模式來控制輸出周期。其瞬時模式用在輸出是一個很短的周期內。瞬時跳閘實驗就是用瞬時模式或者為了避免在有實驗電流時被測設備毀 壞或者過熱而進行的實驗。在持續模式中，輸出持續增大直到自然斷開，或者在進行計時實驗時需要被測設備同時出現計時器停止，和持續變大輸出后停止。
使用說明
電表： 為了測出輸出電流，測試儀集成了一個模塊，可以讓你直接讀出測試儀的短期電流，并且把這些數據存儲在模塊中。
操作模式（開關選擇）： 記憶模式    常規模式
數字顯示器： 31?2個數字LED顯示器顯示，總長度7.62mm， 數字量程（開關選擇）0 到 19.99/199.9/1999 A/3.00 kA。
持續精確度（整個電表系統）： 讀數±1% , 最高量程±1 , 最低量程±1。
計時器： 一個固態數字計時器測試實驗所用的時間用秒讀或周期方式顯示。它使用晶體控制振蕩器，因此它的精確度是不由線周期來決定的。
數字顯示器： 5個數字LED顯示器顯示總長度7.62mm
量程（開關選擇）： 讀數±0.005%，量程 ±1
計時器控制電路： 這個電路自動啟動計時器，在實驗進行中輸出如果增大，將自動停止計時器。簡單的通過旋轉旋鈕選擇以下模式來適應各種不同的工作環境。
電流觸發： 用來測試和監視沒有輔助接觸的設備，例如一個單相斷路器，輸出電流中斷時計時器停止工作。
常閉模式： 用來測試一個帶有常閉觸點的設備。當觸點打開時計時器停止工作，輸出持續增大。
常開模式： 用來測試一個帶有常開觸點的設備。當觸點關閉時計時器停止工作，輸出持續增大。
尺寸： 356 H x 368 W x 343 D mm
重量： 34.1 kg
CB-832 120V輸入 CB-832-115
CB-832 230V輸入 CB-832-230
定時導線 1.5m（1） 1282
導線包（1） 684008
電流導線 1.5m（1） 16295
電流導線 1.2m（1） 9311
保險絲 12A，250V，MDA（5） 9312
保險絲 0.125A，250V，MDL（5） 981
使用手冊 9841
* 常見問題 *
  • 美國Megger CB-832斷路器測試儀在變電站運維的斷路器巡檢檢測中有哪些核心優勢？

    在變電站運維的日常巡檢、斷路器定期檢測作業中，美國Megger CB-832斷路器測試儀相比同類產品擁有多重核心優勢。首先是參數適配性強，三檔可調電流0-25A/0-125A/0-500A可覆蓋變電站內低壓、中壓、高壓全等級斷路器的測試需求，1800A的短時過載能力可滿足斷路器短路耐受性能測試的要求，無需額外搭配大電流發生設備，減少現場作業的設備攜帶量。其次是測量精度高，1ms的晶體計時器精度遠高于行業要求的10ms精度閾值，可精準捕捉斷路器分合閘時間、同期性、彈跳時間等核心參數，保證電力測試數據的準確性，為絕緣性能評估、設備故障排查提供可靠依據。第三是可靠性強，搭載的固態啟動電路無機械觸點磨損問題，可適應戶外變電站高溫、高濕、高粉塵的復雜作業環境，適合高頻次的巡檢作業需求，大容量數字內存表可存儲上千組測試數據，現場作業無需手動記錄，可批量完成多臺斷路器的檢測后統一導出數據，大幅提升作業效率。產品符合IEC、GB、DL等全系列電力行業標準，資質齊全，支持對接變電站巡檢系統、電力運維管理平臺，數據可直接同步到單位的設備管理臺賬，完全符合電網公司、電力運維企業等B端、G端用戶的采購和使用要

  • 美國Megger CB-832斷路器測試儀適合哪些單位采購？是否支持對接現有電力運維系統？

    美國Megger CB-832斷路器測試儀作為專業級電力檢測設備，適配多類B端、G端單位的采購需求，同時擁有優異的系統對接能力。從適用單位來看，第一類是各級電網公司的運維部門、檢修分公司，可用于變電站日常巡檢、斷路器例行檢測、故障排查、新站投運交接試驗等場景，滿足大規模、高頻次的電力測試作業需求；第二類是各大發電集團的火電、水電、風電、光伏等電廠，可用于機組配套斷路器的定期性能核驗、檢修后測試、絕緣性能評估等場景，保障機組的穩定運行；第三類是第三方電力檢測機構、電力工程公司，可用于各類用戶側電力設備檢測、新建電力工程的交接試驗等商用服務場景，設備的高精度、高可靠性可提升服務質量。在系統對接方面，該設備搭載了MODBUS-RTU、IEC 61850等電力行業主流通訊協議，可無縫對接各類單位現有的電力運維管理系統、變電站巡檢平臺、檢測數據管理系統，測試數據可實時上傳、自動歸檔，無需人工二次錄入，大幅提升作業效率。產品嚴格符合IEC 62271、GB 1984、DL/T 846等全系列標準，資質齊全，滿足各類單位的采購準入要求，其三檔可調電流0-500A/0-125A/0-25A、1800A

  • 美國Megger CB-832斷路器測試儀的核心技術參數有哪些？適用于哪些電力檢測場景？

    美國Megger CB-832斷路器測試儀作為國際領先的電力檢測設備，核心技術參數完全滿足各類斷路器測試的嚴苛需求：輸出電流設置0-500A/0-125A/0-25A三檔可調，短時過載能力可達1800A，晶體計時器精度高達1ms，搭載大容量數字內存表與無磨損固態啟動電路，整體性能遠高于行業通用要求。產品嚴格符合IEC 62271-100、GB 1984-2014、DL/T 846.3-2017等國際、國家及電力行業標準，通過了第三方權威機構的性能檢測，資質齊全，完全滿足電網、發電集團等B端、G端采購的準入要求。在應用場景方面，該設備可覆蓋10kV到500kV全電壓等級的斷路器測試需求，既適用于電網公司變電站巡檢、日常運維過程中的斷路器動作特性檢測、絕緣聯動性能校驗，也可用于電廠機組配套斷路器的定期性能測試、檢修后核驗，還能滿足新建電力工程交接試驗、第三方電力檢測機構的商用測試服務需求。設備支持MODBUS-RTU等主流通訊協議，可直接對接現有電力運維管理系統，測試數據可自動同步歸檔，無需人工二次錄入，大幅提升批量電力測試作業的效率，是電力檢測領域的標桿性設備，市場口碑優異。

  • 電廠斷路器電力測試需要滿足哪些標準要求？美國Megger CB-832是否符合相關規范？

    電廠斷路器作為保障機組穩定運行的核心電力設備，其測試需要嚴格符合多項國際、國家及行業標準，包括IEC 62271高壓開關設備和控制設備標準、GB/T 11022高壓開關設備和控制設備標準的共用技術要求、DL/T 593高壓開關設備和控制設備的共用技術要求、DL/T 846.3高電壓測試設備通用技術條件部分：開關測試設備要求等，對測試設備的電流輸出能力、測量精度、運行穩定性都有明確要求。美國Megger CB-832斷路器測試儀完全符合上述所有標準要求，相關資質齊全，可滿足電廠各類斷路器測試的合規性要求。該設備三檔電流輸出0-25A/0-125A/0-500A，可適配電廠內低壓輔機回路斷路器、中壓廠用斷路器、高壓出線及主變配套斷路器的全場景測試需求，1800A的過載能力可完成斷路器短時耐受電流測試，1ms的計時精度可精準測量斷路器的動作特性參數，為設備絕緣性能評估、故障隱患排查提供可靠數據支撐。設備搭載的固態啟動電路可避免測試過程中產生的過電壓沖擊對廠內其他運行設備造成干擾，大容量數字內存表可存儲多輪檢修的測試數據，方便電廠運維團隊進行數據對比分析，同時設備支持IEC 61850等電力行

  • 開展高壓斷路器絕緣性能和動作特性檢測時，如何選擇適配的電力測試設備？

    開展高壓斷路器絕緣性能和動作特性檢測時，需要從參數適配性、標準符合性、功能實用性、系統兼容性四個維度選擇適配的電力測試設備。首先是參數適配性，需要確保設備的電流輸出范圍覆蓋被測斷路器的額定電流等級，同時具備足夠的短時過載能力，計時精度需滿足分合閘時間、同期性等參數的測量要求，比如美國Megger CB-832斷路器測試儀，三檔電流輸出0-25A/0-125A/0-500A，短時過載能力可達1800A，晶體計時器精度1ms，完全覆蓋10kV到500kV全電壓等級高壓斷路器的測試需求。其次是標準符合性，需要設備符合IEC、GB、DL等相關電力行業標準，資質齊全，滿足B端、G端采購的準入要求，Megger CB-832通過了第三方權威檢測，完全符合各類標準要求，可滿足電網、電廠、第三方檢測機構的合規性測試需求。第三是功能實用性，需要設備適應多場景作業需求，比如Megger CB-832搭載的固態啟動電路無機械磨損，可適應戶外變電站巡檢、室內電廠運維、實驗室校準等多場景作業需求，大容量數字內存表可存儲上千組測試數據，適合批量檢測作業。第四是系統兼容性，需要設備支持主流電力通訊協議，可對接現有電
