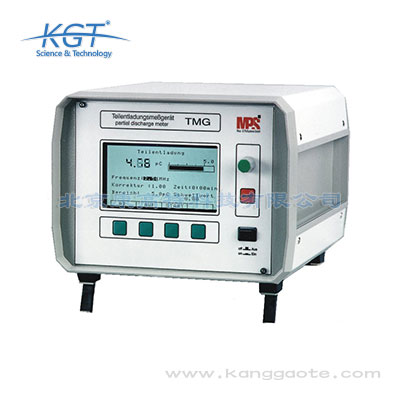

TMG局部放電檢測儀

TMG局部放電檢測儀集成了當前行業主流的三大局部放電檢測技術原理，不同原理對應不同的適用場景，具體如下：第一是特高頻局部放電檢測技術，原理是局部放電發生時會激發頻率在300MHz~3GHz的特高頻電磁波，該技術通過特高頻傳感器捕捉這類電磁波信號，從而判斷是否存在局部放電缺陷，該檢測模式的優勢是抗干擾能力強、檢測靈敏度高，適合檢測GIS/GIL、電力變壓器等密封式高壓電氣設備的內部放電缺陷，也適合大面積的快速巡檢作業；第二是暫態地電壓檢測技術，原理是局部放電產生的電荷會傳播到電氣設備的金屬外殼上，形成納秒級的暫態電壓脈沖，該技術通過接觸式傳感器捕捉該脈沖信號判斷放電情況，該檢測模式的優勢是操作簡單、檢測速度快，適合3kV~35kV中壓開關柜、環網柜、箱式變電站等設備的日常巡檢作業；第三是超聲波局部放電檢測技術，原理是局部放電發生時會激發頻率在20kHz~200kHz的超聲波信號，該技術通過超聲波傳感器捕捉該信號，不僅可以判斷是否存在放電，還可以通過信號強度定位放電的具體位置，該檢測模式適合在特高頻或暫態地電壓檢測發現異常后，對放電位置進行精準定位，也適合檢測高壓斷路器、隔離開關等外露型電

TMG局部放電檢測儀是一款集成多原理檢測技術的工業級局部放電檢測設備，核心功能涵蓋特高頻局部放電檢測、暫態地電壓局部放電檢測、超聲波局部放電檢測三大核心檢測能力，同時支持放電相位圖譜分析、缺陷等級自動判定、檢測數據批量存儲等配套功能。設備的核心技術參數包括：特高頻檢測頻率范圍覆蓋300MHz~1.5GHz，暫態地電壓檢測頻率范圍覆蓋1MHz~100MHz，超聲波檢測頻率范圍覆蓋20kHz~300kHz，最小可檢測放電量可達1pC，完全滿足不同電壓等級電氣設備的局部放電檢測需求。該設備的應用場景覆蓋多個高要求工業領域：電力行業可用于10kV~500kV變電站的GIS設備、開關柜、電力變壓器、高壓電纜的日常巡檢和缺陷排查；核工業領域可用于核電廠常規島、核島周邊安全級配電設備的帶電檢測；水務行業可用于市政供水泵站、污水處理廠高壓配電系統、高壓水泵電機的絕緣狀態檢測；環保行業可用于垃圾焚燒廠、廢氣處理項目中高壓靜電除塵設備供電單元的局部放電檢測；軌道交通領域可用于城市地鐵、城際鐵路的牽引變電所、降壓變電所內高壓整流機組、開關柜的定期巡檢。既滿足B端制造企業、運維服務商的日常設備巡檢需求，也符合

TMG局部放電檢測儀的研發和生產完全符合國內外多個行業的權威標準要求，可滿足各類G端政府采購、公共服務項目的合規性要求，也符合各行業B端企業的內部檢測標準要求。首先在通用局部放電檢測標準層面，設備完全符合GB/T 7354-2018《局部放電測量》國家標準、IEC 60270《高電壓試驗技術 局部放電測量》國際標準，檢測數據的有效性得到全行業的認可。在細分行業標準層面，針對電力行業符合DL/T 417-2019《電力設備局部放電現場測量導則》電力行業標準；針對核工業領域符合EJ/T 1039-1996《核電廠安全級電氣設備局部放電試驗》核工業行業標準；針對軌道交通領域符合TB/T 3393-2015《軌道交通 牽引供電設備局部放電測量》鐵道行業標準；針對水務和環保領域的電氣設備檢測符合SL 521-2013《水利水電工程電氣設備試驗規程》水利行業標準。所有標準符合性均經過第三方權威機構檢測驗證，不存在合規性風險，完全滿足政府采購項目中對于產品標準資質的相關要求，也可適配各行業企業內部的質量管理體系要求，檢測結果可直接作為設備狀態評估、缺陷判定的官方依據。

軌道交通牽引變電所場景的電磁環境較為復雜，存在大量的25kV牽引供電諧波、接觸網信號干擾，使用TMG局部放電檢測儀時需要注意以下事項：第一是檢測前的參數設置，需要提前開啟設備的50Hz/100Hz諧波過濾功能，針對性過濾牽引整流設備產生的工頻諧波干擾，同時將特高頻檢測的頻段調整到500MHz~1.2GHz的區間，避開接觸網通信信號的頻段，提升檢測數據的準確性；第二是檢測操作的規范，使用暫態地電壓檢測模塊時，需要先清理開關柜金屬表面的油漆、銹跡、灰塵等污染物，保證傳感器和柜體金屬表面完全貼合，避免出現接觸不良導致的檢測誤差，使用特高頻檢測模塊時，傳感器的安裝位置要盡量靠近GIS設備的絕緣子、開關柜的觀察窗等信號外泄位置，距離設備外殼保持0.3~1m的檢測距離，避開牽引整流機組的散熱風扇等干擾源；第三是數據判讀的要求，檢測得到的放電數據需要和同型號設備的歷史基線數據、同場景下同類型設備的平均數據做橫向和縱向對比，同時結合相位圖譜的特征判定是否為真實的局部放電信號，避免把干擾信號誤判為放電缺陷，也可搭配超聲波檢測模塊對疑似缺陷的位置進行精準定位，提升缺陷判定的準確率。

TMG局部放電檢測儀的測量精度處于行業領先水平，核心精度參數包括：最小可檢測放電量為1pC，全量程檢測誤差≤±5%，最高采樣率可達2.5GS/s，可精準捕捉納秒級的局部放電脈沖信號，完全滿足各類高壓電氣設備的微弱放電檢測需求。針對工業現場復雜的電磁干擾環境，設備搭載了多重抗干擾設計：首先內置多階數字濾波模塊，可針對性過濾現場的50Hz工頻諧波、通信信號干擾、電機運轉電磁干擾等常見干擾源，抗干擾性能達到EMC三級標準；其次搭載工頻相位同步功能，可將檢測到的脈沖信號和工頻相位進行綁定分析，排除非放電類干擾信號的影響；另外還內置了行業通用的局部放電圖譜庫，可自動區分電暈放電、沿面放電、內部放電等不同放電類型，同時給出缺陷嚴重等級的判定結果，判定準確率可達95%以上。即使在軌道交通牽引變電所、化工廠配電房、核島周邊等強電磁干擾的復雜工況下，也可穩定輸出準確的檢測數據，不需要額外的屏蔽措施，大幅降低了現場檢測的操作難度，既適合B端生產企業的日常運維巡檢，也適合第三方檢測機構的現場檢測作業需求。

TMG局部放電檢測儀搭載了工業級的數據存儲和導出系統，可滿足不同行業的檢測數據管理要求，核心特點包括：第一是存儲容量大、安全性高，設備內置128G的工業級固態存儲單元，可存儲至少10萬條完整的檢測數據，每條檢測數據包含檢測時間、設備編號、檢測位置、放電量數值、相位圖譜、缺陷判定結果等完整信息，所有數據采用本地加密存儲，不可篡改，不會出現數據丟失、泄露的問題，符合等保2.0的數據安全要求，完全滿足G端單位的數據安全管理規定；第二是導出格式豐富、適用性廣，設備支持CSV、PDF兩種通用格式的檢測報告導出，CSV格式的原始數據可直接導入各類運維管理系統、數據分析軟件做進一步的分析處理，PDF格式的檢測報告包含原始檢測圖譜、缺陷等級說明、處理建議等內容，格式完全符合電力、核工業、軌道交通、水務、環保等行業的檢測報告歸檔要求，可直接作為官方檢測記錄使用；第三是數據管理功能完善，設備內置檢測數據檢索功能，可按照檢測時間、設備編號、缺陷等級等維度快速檢索歷史檢測數據，也可批量導出同一設備的歷史檢測數據，方便運維人員對比設備的絕緣狀態變化趨勢，制定更加合理的檢修計劃，同時支持多臺設備的檢測數據合并導出

TMG局部放電檢測儀搭載了標準化的工業通信接口，具備極強的系統兼容性，可滿足不同行業B端企業、G端公共服務單位的數字化運維系統對接需求。設備原生支持Modbus-RTU、MQTT等通用工業通信協議，不需要額外開發適配即可對接主流的工業運維管理系統：針對電力企業可直接對接PMS生產管理系統，檢測數據可自動同步到設備的全生命周期管理檔案中；針對核電企業可對接核電運維管控平臺，檢測數據符合核工業數據安全管理要求；針對軌道交通運營單位可對接ISCS綜合監控系統，檢測數據可直接納入牽引供電設備的狀態評估體系；針對水務和環保企業可對接智慧水務平臺、環保設施運維管控平臺，檢測數據可作為設備運維計劃制定的核心依據。同時設備的開放式API接口可支持定制化開發，可適配不同企業自研的運維管理系統，檢測數據的上傳支持加密傳輸，完全符合等保2.0的數據安全要求。設備檢測數據的格式完全符合各行業的運維記錄歸檔標準，可直接作為設備狀態評估、檢修計劃制定的依據，幫助企業打通局部放電檢測數據和數字化運維體系的鏈路，提升整體運維效率。

水務和環保行業的高壓電氣設備大多和生產環節直接綁定，傳統的停電局部放電檢測需要停運相關的生產設施，會帶來較高的停產損失，使用TMG局部放電檢測儀可帶來多維度的效率提升：第一是檢測作業效率提升，設備支持帶電檢測，檢測過程不需要停運高壓水泵、曝氣風機、靜電除塵設備等生產設施，不需要申請停電作業流程，單臺10kV開關柜的檢測時間不超過2分鐘，對比傳統的停電耐壓檢測方式，檢測效率提升90%以上，單次全場站的檢測作業時間從原來的3~5天縮短到4~8小時，大幅降低了檢測作業對生產運行的影響；第二是運維管理效率提升，設備可自動判定缺陷的嚴重等級，檢測數據可直接同步到智慧水務、環保設施運維平臺，幫助運維人員快速定位缺陷設備，提前制定檢修計劃，避免因局部放電發展為絕緣擊穿導致的設備損壞、停產事故，據行業測算，提前發現局部放電缺陷可降低70%以上的高壓電氣設備非計劃停運風險，減少80%以上的設備維修成本，大幅提升企業的投資回報率；第三是合規性管理效率提升，設備檢測數據符合水利、環保行業的電氣設備檢測標準要求，可直接作為運維記錄歸檔，不需要額外整理檢測報告，大幅降低了合規管理的工作量，既適合水務集團、環保廳

TMG局部放電檢測儀可覆蓋從低壓到高壓全電壓等級的各類電氣設備局部放電檢測需求，具體可檢測的設備類型包括：電力系統常用的10kV~500kV GIS/GIL封閉組合電器、3kV~35kV中壓開關柜、環網柜、箱式變電站、10kV~1000kV電力變壓器、高壓電纜終端及中間接頭、高壓斷路器、電壓互感器、電流互感器、避雷器、高壓電容器等；針對核工業領域的核電廠安全級配電盤、安全級電機、核級高壓電纜等特殊電氣設備也可完成帶電檢測；針對軌道交通領域的27.5kV牽引整流機組、牽引變電所開關柜、接觸網供電設備、軌道交通信號系統供電設備的檢測需求也可完全適配；針對水務和環保領域的10kV高壓水泵電機、污水處理廠曝氣風機高壓供電設備、高壓靜電除塵設備的供電整流柜、垃圾焚燒廠的高壓配電設備也可完成全項目的局部放電檢測。設備支持多種檢測模式切換，針對密封式高壓設備可采用特高頻檢測模式，針對中壓開關柜類設備可采用暫態地電壓檢測模式，針對開放型設備可采用超聲波檢測模式，不需要搭配額外的檢測設備即可完成全類型設備的檢測作業，大幅降低了企業的檢測設備采購成本。

TMG局部放電檢測儀針對核工業場景的特殊要求做了專屬適配設計，完全滿足核工業電氣設備的檢測需求，專屬優勢主要體現在三個方面：第一是標準適配性，設備完全符合EJ/T 1039-1996《核電廠安全級電氣設備局部放電試驗》核工業行業標準，檢測流程、數據指標完全符合核工業的檢測規范要求，檢測結果可直接作為核電廠電氣設備狀態評估的依據；第二是環境適配性，設備外殼采用抗輻照工程塑料材質，可在核島周邊低劑量輻照環境下穩定運行，不會出現元器件損壞、數據紊亂的問題，同時設備的抗干擾性能達到EMC三級，可抵抗核島內強電磁環境的干擾，不會出現檢測數據失真的問題；第三是作業適配性，設備支持完全帶電檢測，檢測過程不需要停運核電廠的運行設備，不會影響核設施的連續穩定運行，檢測操作采用非接觸式的特高頻檢測模式為主，檢測人員不需要靠近高壓帶電設備，大幅降低了檢測作業的安全風險，另外檢測數據支持本地加密存儲，所有數據不可篡改，符合核工業數據安全管理的相關要求，可滿足核電集團等G端單位的檢測作業需求，也可滿足核設施運維服務商等B端企業的日常巡檢需求。
