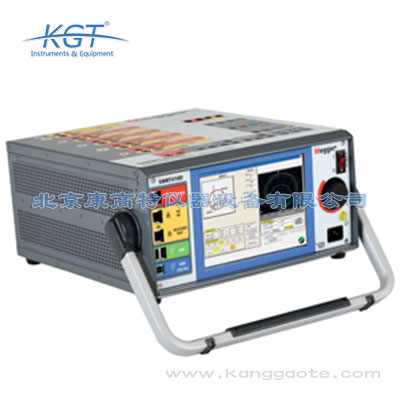

MEGGER SMRT410D多相繼電保護測試儀

MEGGER SMRT410D多相繼電保護測試儀完全符合國際IEC標準、國內GB電力行業標準、DL電力行業標準的相關測試要求，其中專門配置的IEC61850測試功能，可完全適配智能變電站的各類測試需求。首先在標準符合性方面，設備的輸出精度、測試邏輯、安全性能均滿足IEC 60255繼電保護測試相關標準、GB/T 14598電力系統繼電保護產品通用要求、DL/T 624繼電保護微機型試驗裝置技術條件等國內外主流標準要求，可滿足各類公立檢測機構、電網運維單位、發電企業的合規性測試需求。針對智能變電站測試場景，該設備內置IEC61850 GOOSE配置功能，可直接接入智能變電站的站控層總線、過程層總線，完成智能電子設備（IED）的GOOSE報文收發測試、采樣值（SV）傳輸測試、保護動作邏輯驗證、整站聯調測試；同時設備支持多單元以太網同步、GPS衛星同步測試，可滿足智能變電站跨間隔保護、廣域差動保護的端對端同步測試需求；設備的開放式通信架構還支持與智能變電站運維管理系統、第三方測試平臺的對接，可實現測試數據的標準化輸出、測試流程的自動化運行，完全適配新建智能變電站、數字化變電站的全流程測試要求

MEGGER SMRT410D多相繼電保護測試儀作為輕型便攜式工業檢測設備，適配電力行業全鏈條的繼電保護檢測需求，核心應用場景包括三大類。第一類是電網運維巡檢場景，覆蓋各級變電站的定期校驗工作，可在10kV-1000kV全電壓等級變電站現場完成繼電保護裝置的定檢工作，無需額外搭建復雜測試平臺，可大幅提升運維巡檢的效率與準確性，適合電網公司日常運維工作使用。第二類是故障檢測場景，當電網或電廠發生繼電保護動作事件后，可使用該設備快速完成故障保護裝置的動作邏輯核驗、定值準確性校驗，快速排查誤動作、拒動作原因，為電力系統快速復電提供數據支撐，可大幅縮短故障處置的響應時間。第三類是新站投運與設備核驗場景，可應用于新建變電站、新建發電廠（包括火電、水電、風電、光伏等新能源電站）的投運前繼電保護裝置校驗，以及電力檢測實驗室、繼電保護設備生產廠商的出廠性能驗證、環境評估測試等場景，可全面滿足不同電力場景的保護裝置檢測需求。

MEGGER SMRT410D多相繼電保護測試儀搭載開放式通信架構，可全面滿足不同用戶的系統對接與定制化測試需求，適配B端電力企業與G端電力管理單位的多樣化使用要求。首先該架構支持多類型通信接口，包括以太網接口、USB接口、RS232接口等常規工業通信接口，可快速完成與PC端、移動存儲設備、電力運維系統的硬件連接，無需額外配置轉接設備。其次該架構采用標準化通信協議，完全符合IEC 61850電力系統通信標準、DL/T 860國內電力通信標準，可直接與現有電力自動化系統、運維管理系統、檢測數據管理系統完成對接，實現測試數據的自動上傳、統一管理，滿足G端單位的檢測數據全流程溯源要求，以及B端企業的檢測流程數字化管理需求。第三該架構開放了全部測試功能的調用接口，可兼容LabVIEW?等第三方測試軟件，支持用戶根據自身的特殊測試需求自定義測試流程、開發專屬測試模塊，可適配新能源電站、特高壓變電站等特殊場景的定制化測試需求，無需對設備本身進行硬件改造即可滿足個性化測試要求，大幅提升設備的適用范圍。

MEGGER SMRT410D多相繼電保護測試儀的核心技術原理為高精度模擬工況檢測法：設備內置的高精度數字信號發生模塊，可根據檢測需求模擬電力系統正常運行、相間短路、單相接地、過載、頻率異常等各類工況下的電壓、電流、相位、頻率等電氣參數，將模擬的電氣信號輸入到待檢測的繼電保護裝置中，同時采集保護裝置的動作響應時間、動作閾值、動作邏輯等反饋數據，將反饋數據和預設的標準參數進行自動比對，最終輸出檢測結果，判斷待檢測保護裝置是否符合運行要求。使用該設備開展檢測作業時，需要注意以下事項：第一，檢測前需要提前確認待檢測保護繼電器的額定電壓、額定電流、動作閾值等核心參數，合理設置設備的輸出信號范圍，避免輸出信號超過待檢測設備的額定承受值，造成待檢測設備損壞；第二，在核工業、軌道交通等有嚴格電磁兼容要求的場景開展檢測時，需要提前做好檢測線路的信號屏蔽措施，避免設備輸出的檢測信號對周邊正在運行的其他電力設備產生干擾，影響正常生產運營；第三，在檢測智能變電站的保護裝置時，需要提前配置好IEC 61850協議的相關參數，確認設備和待檢測智能保護裝置的通信連接正常，再開展檢測作業；第四，在戶外潮濕、高粉塵的

MEGGER SMRT410D是一款面向多場景繼電保護測試的專業工業檢測設備，核心功能覆蓋各類機電、固態、微處理器型保護繼電器、電機過載繼電器及同類保護設備的全項目測試。核心技術參數包括：電流輸出方面，標配6個電流通道，每相持續功率300VA時可輸出60A大電流，單通道持續功率200VA時額定電流為30A，3路電流通道并聯可輸出最高180A電流用于瞬時過流測試，每相順從電壓最高可達50V，2條通道串聯可輸出100V順從電壓滿足高阻抗繼電器測試需求；電壓輸出方面，配置4路電壓通道，單通道功率150VA時可輸出0-30/150/300V可變電壓，電壓通道可轉換為電流通道，轉換后單通道功率120VA時可輸出15A電流，整機最多可提供10路電流輸出；開關量端口方面，配置2路額定5-200V AC/DC的開關量輸入，額外拓展8路監控電路輸入，開關量輸出總計6路，其中4路額定300V AC/DC 8A，2路高速輸出額定400V峰值1A；通信與控制方面，配置USB2.0接口、以太網端口、藍牙無線控制模塊、PoE STVI連接端口，內置全彩高分辨率TFT LED觸摸屏，支持獨立運行無需外接PC，可實時

MEGGER SMRT410D多相繼電保護測試儀針對電力運維巡檢的現場場景痛點進行了針對性設計，可有效提升現場檢測的效率與準確性。首先它解決了傳統檢測設備便攜性差的痛點，整機采用輕型便攜式設計，無需復雜的輔助設備即可完成現場部署，單人即可搬運操作，特別適合偏遠地區變電站、山區變電站、戶外場站等交通不便的場景使用，可大幅降低現場檢測的人力投入。其次它解決了現場檢測操作復雜的痛點，內置的智能觸摸界面?（STVI）操作邏輯貼合一線運維人員的使用習慣，預設了各類常規保護裝置的測試模板，無需復雜的參數設置即可快速啟動測試，大幅縮短現場測試的準備時間，降低對操作人員的技能要求。第三它解決了現場檢測精度不足的痛點，設備的輸出精度、測量精度均遠高于行業標準要求，可在寬溫度范圍、復雜電磁環境的戶外場景下保持穩定的測試性能，避免環境因素導致的測試誤差，有效減少誤檢、漏檢問題，提升運維巡檢的質量。第四它解決了現場測試數據管理的痛點，設備自帶大容量本地存儲，可存儲上萬組測試數據，支持數據本地導出與系統自動上傳，可滿足運維巡檢數據全流程溯源的要求，適配電力行業數字化運維的管理需求。

MEGGER SMRT410D多相繼電保護測試儀作為通用型繼電保護檢測工業設備，可覆蓋當前電力系統中所有主流類型的保護設備測試需求。從保護設備的技術類型劃分，它可以測試傳統機電式保護繼電器、固態保護繼電器、當前主流的微處理器型智能保護繼電器，以及電機過載繼電器等各類電力保護類設備，支持不同代際保護設備的測試需求，無需額外更換測試設備即可完成新老站的全類型保護裝置校驗。從保護設備的應用場景劃分，它可以測試輸電線路保護裝置、主變壓器保護裝置、母線保護裝置、電容器保護裝置、電抗器保護裝置、發電機保護裝置、電動機保護裝置、備自投裝置、安全自動裝置等各類電力系統保護與自動化設備，可覆蓋電網、電廠所有環節的保護裝置測試需求。此外它還支持距離保護、差動保護、過流保護、過壓保護、零序保護、頻率保護等所有常規保護原理的功能測試，可全面滿足電力運維巡檢、故障檢測、新站投運校驗、設備性能驗證等各類場景的測試需求，一臺設備即可覆蓋絕大多數常規檢測場景。

MEGGER SMRT410D多相繼電保護測試儀針對不同應用行業的特殊檢測需求，做了多項專屬功能適配：針對電力行業，適配10kV到1000kV全電壓等級的變電站保護設備檢測，支持常規變電站、智能變電站的不同檢測需求，可對接智能變電站的IEC 61850 MMS協議，直接讀取智能保護裝置的運行數據，無需額外配置協議轉換模塊；針對核工業領域，設備的信號輸出模塊做了抗電磁干擾優化，在核級保護設備的檢測過程中，不會對周邊運行的其他核級電氣設備產生信號干擾，同時可適配低輻照環境下的穩定運行要求，檢測精度不受環境輻照因素影響；針對軌道交通領域，專門開發了牽引供電系統保護檢測模塊，可同時輸出交流、直流混合模擬信號，適配27.5kV交流牽引供電系統、1500V/750V直流牽引供電系統的各類保護繼電器檢測需求；針對水務環保領域，設備外殼達到IP2X防護等級，可適配潮濕、高粉塵的泵站、污水處理廠現場檢測環境，短時間接觸少量水霧、粉塵不會影響設備運行精度；針對工礦企業用戶，可適配各類非標準額定參數的電機過載繼電器檢測，支持自定義參數設置，滿足不同工礦場景的特殊保護設備檢測需求。無論是B端的市場化運維企業，

MEGGER SMRT410D多相繼電保護測試儀的應用場景覆蓋電力、軌道交通、核工業、工礦企業、新能源等多個領域，可滿足各類電力系統保護裝置的校驗需求。在電力行業，該設備適用于電網單位的變電站日常巡檢、繼電保護定檢工作，也可用于火力發電廠、水力發電廠、光伏電站、風電場等發電單位的升壓站、廠用電系統繼電保護裝置投運前校驗、運維檢測；在軌道交通行業，可用于地鐵、高鐵牽引供電系統的接觸網保護、變壓器保護、線路保護裝置的測試，保障軌道交通供電系統的安全穩定運行；在核工業領域，可用于核電基地常規島、核島配套配電系統的保護繼電器校驗，滿足核級供電系統的高可靠性測試要求；在工礦企業領域，可用于冶金、化工、制造業等大型用戶的內部配電系統電機過載保護、母線保護、線路保護裝置的定期測試。具體測試場景包括：常規機電型、固態型、微處理器型繼電保護器的功能校驗，高阻抗繼電器的高精度測試，大容量電機過載繼電器的動作特性測試，智能變電站IEC61850協議保護設備的GOOSE報文測試、采樣值測試，跨區域輸配電線路的GPS同步端對端保護測試，新建變電站投運前的整組保護傳動測試，暫態故障模擬下的保護動作邏輯驗證等。

MEGGER SMRT410D多相繼電保護測試儀配置了多場景適配的操作模式，同時支持開放式第三方軟件對接，可滿足不同測試場景的操作需求。首先在原生操作方式上分為三類：第一類是單機獨立操作模式，設備內置第二代智能觸摸界面（STVI），搭配全彩高分辨率大尺寸TFT LED觸摸屏，無需外接PC即可完成全部常規測試項目，界面采用直觀的圖形化導航設計，可實時顯示交直流電流、交直流電壓、時間、相角、頻率、電阻、功率、VA、功率因數等各類測試參數，適合現場無外接PC條件下的快速測試、搶修場景使用；第二類是PC端軟件控制模式，可通過以太網端口、USB端口連接PC，運行AVTS、VATS專業繼電保護測試軟件完成復雜測試項目的自動化運行、測試數據的批量處理、測試報告的自動生成，適合實驗室測試、新建站整組傳動等復雜測試場景使用；第三類是無線控制模式，設備內置藍牙模塊，可通過無線終端完成測試參數設置、測試過程控制，適合高風險測試場景下的遠程操作需求。在第三方軟件對接方面，該設備采用開放式通信架構，可兼容LabVIEW等主流工業測試軟件的對接調用，用戶可根據自身測試需求開發定制化測試流程、對接企業自有測試管理系

MEGGER SMRT410D多相繼電保護測試儀是美國MEGGER推出的高端繼電保護檢測設備，核心功能覆蓋全品類保護繼電器的檢測需求，可兼容機電類、固態類、微處理器基礎類保護繼電器，以及電機過載繼電器等各類保護設備的性能校驗、動作邏輯驗證、閾值校準等檢測工作。該設備的主要應用場景覆蓋多個工業領域：在電力行業，可用于各級電網公司的變電站運維、繼電保護定期校驗、新建變電站的投運前檢測，以及發電企業的廠用電系統保護設備檢測；在核工業領域，可用于核電廠常規島、核島區域的繼電保護設備合規性檢測；在軌道交通領域，可用于城市地鐵、城際鐵路的牽引供電系統保護裝置、低壓配電系統保護繼電器的檢測；在水務、環保領域，可用于自來水廠、污水處理廠、大型泵站的供配電系統保護設備的日常檢測；在工礦企業領域，可用于各類工礦的自備電廠、廠區變配電所的保護裝置運維檢測。針對B端電力運維企業、工礦企業電氣管理部門，該設備可一站式完成全品類保護設備檢測，無需搭配多臺不同功能的檢測設備，大幅降低檢測作業的復雜度；針對G端電網、核電、軌道交通運營等國有單位，該設備完全符合各行業的檢測作業規范，可滿足各類合規性檢測的要求。

MEGGER SMRT410D多相繼電保護測試儀是專為電力行業研發的高端工業檢測設備，核心功能覆蓋全類型繼電保護裝置的全維度測試需求。首先它支持全品類保護設備校驗，可完成各類機電式繼電器、固態繼電器、微處理器型保護繼電器、電機過載繼電器等保護設備的動作特性、動作時間、定值誤差等核心參數測試，可覆蓋線路保護、主變保護、母線保護、電容器保護、電抗器保護等各類電力保護場景的裝置檢測需求，電流電壓輸出誤差小于0.05%，動作時間測量精度可達微秒級，測試準確性遠高于行業平均水平。其次它支持多模式操作，內置智能觸摸界面?（STVI）作為第二代自動/半自動手動操作軟件，可實現現場快速測試，同時支持PC端VATS可視測試軟件全流程控制，滿足實驗室復雜測試場景的定制化測試需求。此外它搭載開放式通信架構，可兼容第三方測試軟件如LabVIEW?，支持用戶自定義測試流程，適配不同場景的特殊測試需求。該設備可應用于電力行業的運維巡檢、故障檢測、新站投運校驗等多個場景，是電力檢測領域的通用型高性能測試設備。
