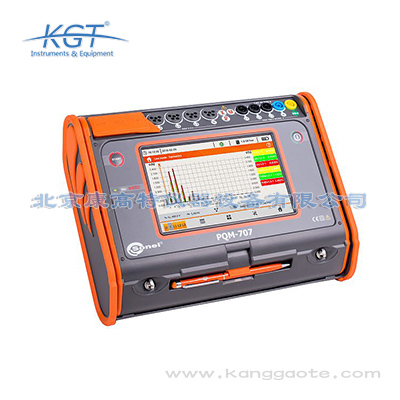

PQM-707電能質量分析儀

PQM-707電能質量分析儀完全適配各類戶外電力運維場景的使用需求，首先該設備的外殼防護等級達到IP51標準，可完全阻擋直徑大于50μm的灰塵侵入，避免戶外作業時的沙塵進入設備內部影響測量精度，同時可抵御垂直方向的濺水，應對突發的小雨、噴淋等潮濕環境，無需額外的防護裝置即可直接在戶外場景使用；第二設備采用內置鋰離子電池供電設計，無需依賴外部交流電源即可獨立完成全流程測量作業，適配戶外無供電條件的輸配電線路巡檢、偏遠區域變電站檢測、山區新能源電站并網檢測等場景，不受作業區域供電條件限制；第三設備的7英寸高分辨率彩色觸摸屏采用防眩光設計，在戶外強光照射下仍可清晰查看測量數據，避免強光下無法讀數的問題，無需額外配備遮光裝置即可完成數據讀取和操作；第四設備的折疊滑蓋設計可在臨時暫停作業時對屏幕和接口形成防護，避免戶外的塵土、雨水污染接口，同時可防止現場作業時的磕碰損壞屏幕。無論是B端電力企業的戶外運維巡檢、故障排查作業，還是G端電力監管部門的戶外公共電力環境評估、輻射監測作業，都可通過該設備滿足戶外場景的檢測需求。

PQM-707電能質量分析儀在設計階段充分考慮現場檢測的各類場景需求，操作便利性優勢十分突出。首先是人機交互優勢：配備7英寸800*480高分辨率彩色觸摸屏，圖形界面直觀符合人體工程學，操作邏輯簡單，檢測人員可快速完成參數設置、數據查看、報告生成等操作，大幅降低現場操作的學習成本，非專業人員經過簡單培訓也可獨立完成基礎檢測工作。其次是環境適配優勢：設備外殼防護等級達到IP51，可有效屏蔽灰塵和濺水，既可以在配電室、生產車間、設備機房等室內場景使用，也可以在戶外線路檢測、野外供電設施排查、臨時施工供電檢測等室外場景使用；外殼采用滑動式設計，不使用時折疊滑蓋可直接保護屏幕和接口，避免現場搬運、使用過程中的磕碰損傷。第三是續航與供電優勢：內置高容量鋰離子充電電池，可支持長時間無外接電源的移動檢測，同時設備支持從測量網絡直接取電，進一步提升現場檢測的可靠性，避免因斷電導致的測量中斷、數據丟失問題。第四是數據處理優勢：設備內置存儲可實現超過10年數據不丟失，搭配可拔插存儲卡可實現無限制的數據記錄，無需擔心檢測數據存儲不足的問題；檢測完成后可快速生成標準化報告，也可將數據導入PC端Sonel分析軟

使用PQM-707電能質量分析儀開展檢測工作時，需重點關注以下技術要點：首先要提前確認被測電網的類型，若為直流電網需切換至直流測量模式，若為50/60Hz工頻交流電網需確認頻率參數匹配，避免模式選擇偏差引發的測量誤差；其次接線過程中需嚴格遵守電力作業安全規范，電壓接線需對應相序正確連接，電流互感器需牢固卡接在被測回路上，接線完成后可通過設備自帶的接線校驗功能確認接線正確性，避免接反、虛接問題；第三要根據檢測需求正確配置設備參數，若使用外置電流互感器需準確錄入互感器變比，若需長期定點監測需根據檢測規范設置采樣間隔、存儲周期，比如電力系統電能質量普查需設置連續24小時以上的測量周期，采樣間隔不大于1秒，精密設備供電質量檢測需覆蓋設備的全運行周期，包含啟動、滿負荷運行、停機全階段；第四要注意檢測場景的環境參數適配，該設備的工作溫度范圍為-10℃至50℃，濕度范圍為5%至95%無凝露，若在極端環境下檢測需做好設備的防護措施；最后檢測完成后可通過設備的內置分析功能自動生成檢測報告，也可將原始數據導出進行二次分析，數據導出格式支持CSV、PDF等通用格式，方便后續歸檔、對接其他系統。

PQM-707電能質量分析儀作為高精度S級諧波測試儀，適用行業覆蓋電力、核工業、水務、環保、軌道交通、裝備制造、建筑機電等多個領域，可支持額定電壓54V至760V的幾乎所有類型網絡檢測，也可通過變壓器間接適配更高電壓等級的檢測需求。具體應用場景包括：電力行業的配電網日常巡檢、供電質量合規性檢測、供電故障溯源排查；工業制造領域的生產線供電系統穩定性檢測、大功率設備接入前后的電能質量評估、諧波干擾導致的設備故障定位；軌道交通領域的牽引供電系統電能質量檢測、車站機電系統供電安全排查；水務環保領域的泵站、污水處理廠、垃圾處理站等動力系統供電質量檢測；核工業等特殊工況下的電力系統安全檢測；建筑機電領域的商業綜合體、工業園區供電驗收檢測等。對于B端工業用戶來說，該設備可快速定位供電系統的諧波、電壓波動、浪涌等問題，降低設備故障停機風險，提升生產運營穩定性，實現更高的投入產出比；對于G端電網單位、市政檢測部門、國有工礦的檢測團隊來說，該設備的標準化測量能力可滿足各類合規性檢測、公共供電設施質量評估的工作需求。

PQM-707電能質量分析儀的測量精度嚴格按照IEC 61000-4-30標準的S級要求設計，針對電流、電壓、功率等核心電力參數的測量誤差控制在標準允許的極小范圍內，測量數據的可靠性和穩定性處于同類諧波測試儀（電能質量分析）設備的領先水平。具體來看，該設備針對50/60Hz交流電力網絡的電壓、電流測量精度偏差不超過±0.1%，功率測量精度偏差不超過±0.2%，諧波測量可覆蓋2-50次諧波，各次諧波測量精度偏差不超過±0.5%，三相不平衡度測量偏差不超過±0.2%，完全滿足電力系統日常運維、故障檢測、合規評估等各類場景的精度要求。對于B端用戶來說，高精度測量可有效降低運維巡檢的誤判率，減少故障排查的時間成本，提升電力系統運行的穩定性，間接降低因電能質量問題導致的生產設備損壞、生產中斷等損失，提升設備投入的ROI；對于G端用戶來說，高精度測量輸出的數據可直接作為電力監管、合規驗收、公共電力環境評估的權威依據，滿足各類官方檢測項目的數據精度要求，無需二次復檢即可作為合規判定的支撐材料。

波蘭SONEL(索耐)PQM-707電能質量分析儀作為專業級諧波測試儀（電能質量分析）設備，覆蓋電力行業全鏈路的檢測需求，核心應用場景包括四大類：第一是運維巡檢場景，可用于輸配電線路日常巡檢、變電站設備定期巡檢、工商業用戶側電力系統日常巡檢，快速排查電能質量異常問題，提前識別潛在故障隱患；第二是故障檢測場景，當電力系統出現跳閘、電壓不穩、諧波超標、設備異常損壞等故障時，可快速定位故障點、分析故障成因，為故障排查和修復提供數據支撐，縮短故障處理時長；第三是輻射監測場景，可配合電力系統輻射檢測需求，完成高壓線路、變電站周邊的電磁輻射相關參數測量，支撐輻射安全評估工作，滿足電力環保相關檢測要求；第四是環境評估場景，可用于新建電網項目的電力環境評估、工商業項目電力接入前的電能質量環境評估、公共區域電力安全環境評估等工作，為項目合規驗收提供數據依據。除此之外，該設備還可適配新能源并網電能質量檢測、充電樁接入電能質量檢測等新興電力場景的需求，無論是B端的發電企業、輸配電企業、高耗能工商業用戶，還是G端的電力監管部門、電網建設單位、公共設施管理部門，都可通過該設備滿足對應場景的檢測需求。

PQM-707電能質量分析儀是波蘭SONEL(索耐)出品的專業級諧波測試儀（電能質量分析）設備，核心功能為對DC和50/60Hz電力網絡參數進行自動測量、分析、配準，可覆蓋電能質量全維度檢測需求，同時適配運維巡檢、故障檢測、輻射監測、環境評估等多類電力場景的檢測要求。其核心技術參數如下：測量精度完全符合IEC 61000-4-30標準S級要求，可精準采集電流、電壓、功率、諧波等核心電參數；配備同類產品中超大的7英寸彩色觸摸屏，分辨率達800x480像素，操作直觀且測量結果可讀性強；內置大容量鋰離子電池，可脫離外部適配器獨立完成全流程測量作業；外殼防護等級達到IP51，可抵御灰塵侵入和垂直方向濺水，適配室內外多場景使用；接口采用滑動隱藏式設計，非使用狀態下折疊滑蓋可對屏幕和接口形成有效防護；支持的額定電壓等級覆蓋64/110V、110/190V、115/200V、127/220V、220/380V、230/400V等主流電力網絡電壓規格，可滿足絕大多數電力場景的檢測需求。B端用戶可通過該設備完成日常運維的諧波檢測、電能質量評估，G端用戶可通過該設備完成電網合規檢測、公共電力環境評估等工作

PQM-707電能質量分析儀作為專業級諧波測試儀（電能質量分析）設備，在電力故障檢測場景中發揮著核心支撐作用，首先可實現故障的快速定位，當電力系統發生電壓驟升驟降、跳閘、諧波超標、三相不平衡、設備異常損壞等故障時，該設備可快速對故障區域的電力網絡參數開展全維度測量，精準定位故障發生的具體回路、具體位置，減少運維人員現場排查的時間成本，縮短故障處理時長；第二可實現故障成因的精準分析，該設備支持故障錄波功能，可存儲故障發生前后最長72小時的完整電力參數數據，通過內置的分析功能，可判定故障是由諧波超標、負載過載、電壓偏差、線路損壞、接地故障等哪類原因導致，為故障修復方案的制定提供精準的數據支撐，避免盲目排查導致的二次故障；第三可實現故障風險的預判，針對間歇性發生的隱性故障，該設備可開展最長30天的長時間連續監測，捕捉偶發的電能質量異常數據，分析潛在的故障風險，提前制定整改方案，避免故障的正式發生，降低故障損失；第四可實現故障處理結果的驗證，故障修復完成后，可通過該設備開展復檢測量，確認電力系統的電能質量參數恢復到正常范圍，驗證故障修復的效果，避免故障重復發生。無論是B端電力企業的內部故障排查

PQM-707電能質量分析儀可覆蓋電力、核工業、水務、環保、軌道交通、高端制造業、數據中心等多個行業的檢測需求。具體應用場景包括：電力行業的輸配電線路電能質量普查、配電網故障排查、新能源并網電能質量檢測；核工業領域的核電廠常規島供電系統穩定性檢測、核級儀器設備供電質量核驗，滿足核工業對供電安全性的高要求；水務行業的供水泵房、污水處理廠配電系統電能質量檢測，排查水泵變頻設備引發的諧波問題，降低設備故障率；環保行業的在線監測設備、廢氣廢水處理設備供電質量檢測，保障環保監測數據的準確性、處理設備的穩定運行；軌道交通領域的交流牽引供電系統、直流牽引網電能質量檢測，排查弓網離線引發的電能質量波動，保障列車運行安全；高端制造業的精密加工設備、芯片制造設備供電質量檢測，避免電能質量問題引發的產品殘次、設備損壞；數據中心的UPS供電系統、服務器配電回路電能質量檢測，保障數據存儲、運算的穩定性。同時該設備支持移動式現場檢測和短期定點監測兩種使用模式，可滿足不同場景的檢測需求。

PQM-707電能質量分析儀作為通用型專業電能質量檢測設備，可適配多類型電力網絡的檢測需求，首先從電流類型來看，既支持直流電力網絡的參數測量、分析，也支持額定頻率為50Hz、60Hz的交流電力網絡的全維度電能質量檢測，覆蓋全球主流的電力網絡頻率標準，可適配國內電網、海外電力項目檢測的雙重需求。從額定電壓等級來看，該設備支持的額定電壓規格包括64/110V、110/190V、115/200V、127/220V、220/380V、230/400V等主流低壓、中壓電力網絡電壓等級，可覆蓋居民用電、工商業用電、公共設施用電、輸配電次干線等絕大多數電力場景的電壓要求。除此之外，該設備還可通過配套的標準電壓互感器、電流互感器拓展支持更高電壓等級的電力網絡檢測需求，拓展后可適配10kV、35kV等中高壓電網的檢測要求。無論是B端的工商業用戶內部電力系統檢測、新能源發電站并網檢測、充電樁集群接入檢測，還是G端的公共電網檢測、市政電力設施驗收檢測、偏遠區域電力項目評估，都可適配對應類型的電力網絡檢測需求。

PQM-707電能質量分析儀在設計階段充分考慮現場檢測人員的操作需求，搭載了多項提升操作便利性的設計，首先配備了同類諧波測試儀（電能質量分析）產品中超大的7英寸彩色觸摸屏，分辨率高達800x480像素，界面設計符合人體工程學邏輯，檢測人員可通過觸摸操作快速完成參數設置、測量啟動、數據查看、結果導出等全流程操作，無需復雜的按鍵輸入，大幅降低操作門檻，新操作人員經過簡單培訓即可獨立完成檢測作業；第二采用內置大容量鋰離子電池的供電設計，可在不連接外部電源適配器的情況下連續完成8小時以上的現場測量作業，適配無外部供電的戶外、偏遠區域電力檢測場景，無需額外攜帶供電設備即可完成全流程檢測；第三采用滑動隱藏式接口設計，所有測量接口、通信接口均隱藏在滑動外殼下方，日常使用時滑開即可快速接線，非使用狀態下可通過折疊滑蓋對屏幕、接口形成有效防護，避免現場作業時的磕碰、灰塵污染導致的設備損傷；第四設備整體重量控制在2kg以內，配備便攜收納設計，便于檢測人員隨身攜帶開展巡檢作業，操作邏輯符合電力行業檢測人員的常規作業習慣，可大幅提升現場檢測的工作效率。

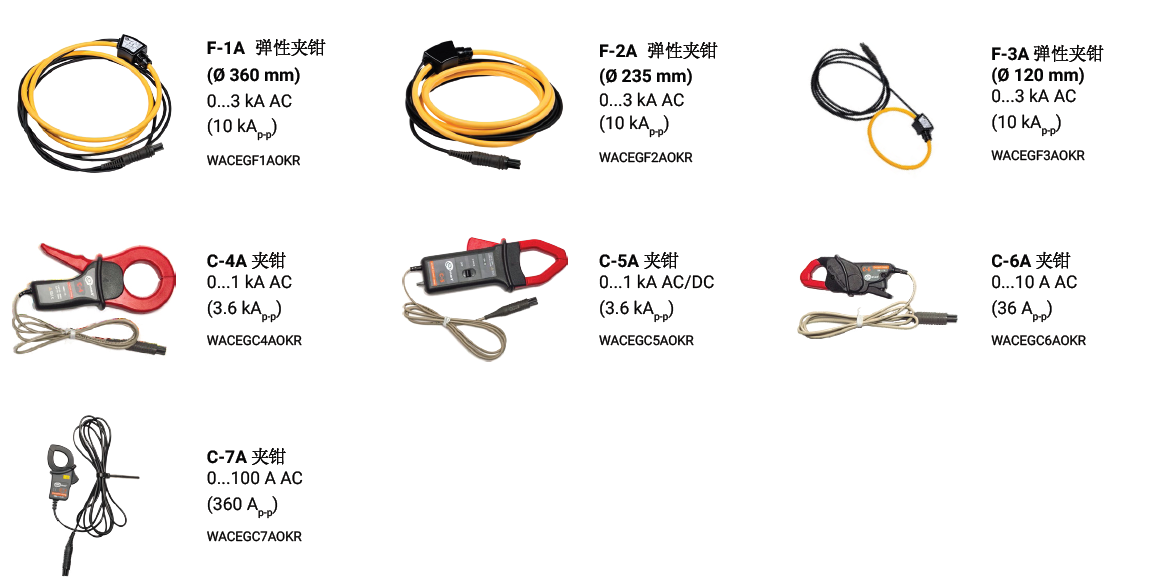

波蘭SONEL(索耐)PQM-707電能質量分析儀屬于諧波測試儀類的專業電能質量分析設備，核心功能是對DC直流和50/60Hz交流電力網絡的參數進行高精度測量、分析與數據配準。其核心技術參數包括：標準符合性上，所有測量參數均符合IEC 61000-4-30國際標準的S級測量要求，安全等級達到CAT IV 600V，防護等級為IP51；硬件配置上，搭載7英寸800*480分辨率彩色觸控屏，內置鋰離子充電電池，同時支持從測量網絡直接取電，內置存儲可實現超過10年數據不丟失，搭配可插拔存儲卡可實現無限制數據記錄；測量能力上，支持五路電壓（L1/L2/L3/N-PE）測量，最高可測760V，支持直接接入或傳感器接入，四路電流（L1/L2/L3/N）測量，最高可測3kA，測量范圍取決于配套鉗型，可測參數覆蓋浪涌電流、電流/電壓波峰因數、40-70Hz頻率、有功/無功/失真/視在功率、各類功率能量、功率因數PF、cosφ、tgφ，最高支持50次電流電壓諧波分析，可生成電流電壓事件記錄、波形圖與半周期RMS圖表，還可配套PC端Sonel分析軟件實現擴展數據分析，快速生成標準化檢測報告。該設備的參數配
