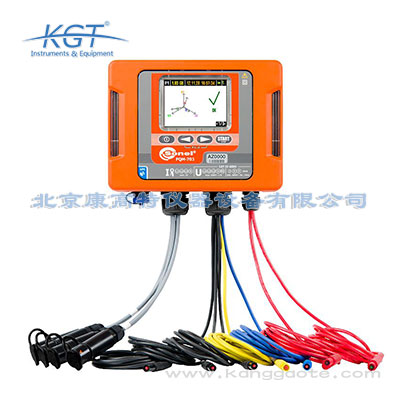

PQM-703電能質量分析儀

PQM-703電能質量分析儀的應用場景覆蓋多個對供電穩定性要求較高的行業，可適配不同場景的專屬檢測需求。電力行業可用于各級變電站的定期電能質量巡檢、輸配電線路的諧波排查、用戶側并網合規性檢測、配電網故障溯源等場景，為電網運維提供精準的檢測數據支撐；核工業領域可用于核電廠常規島、輔助廠房的供配電系統穩定性檢測，滿足核級電氣系統對供電可靠性的嚴苛要求，排查諧波導致的保護裝置誤動、設備過熱等問題；水務環保行業可用于自來水廠、污水處理廠的泵站電機供電系統檢測，精準定位三相不平衡、諧波畸變等導致的電機壽命縮短、能耗上升問題；軌道交通行業可用于牽引變電站、車輛段供電系統、信號供電回路的電能質量檢測，避免電壓暫降、諧波問題導致的信號故障、列車停運等事故；工業制造領域可用于精密電子生產線、汽車焊接車間、半導體晶圓廠、航空航天零部件生產車間的供電質量檢測，避免電能質量問題導致的生產設備宕機、產品良率下降、原材料損耗等問題；新能源領域可用于分布式光伏、風力發電、儲能電站的并網電能質量檢測，確保并網指標符合電網要求，降低并網對電網的沖擊。

PQM-703電能質量分析儀嚴格按照多項國內外權威標準研發生產，可滿足各行業的合規性檢測要求。國際標準方面，其性能符合IEC 61000-4-30 Class A級標準，這是全球電能質量監測設備的最高等級標準，測量數據可作為國際通行的電能質量糾紛判定依據；國內通用標準方面，完全符合GB/T 14549-1993《公用電網諧波》、GB/T 12325-2008《電能質量 供電電壓偏差》、GB/T 12326-2008《電能質量 電壓波動和閃變》、GB/T 15543-2008《電能質量 三相電壓不平衡》、GB/T 15945-2008《電能質量 電力系統頻率偏差》、GB/T 19862-2016《電能質量 監測設備通用要求》等全部現行電能質量國家標準，檢測結果可直接用于國內電能質量合規性評估；電力行業標準方面符合DL/T 1028-2006《電能質量測試分析儀檢定規程》、DL/T 1771-2017《電能質量評估技術導則》要求，可滿足電網企業的檢測標準要求；核工業領域符合NB/T 20034-2011《核電廠廠用電系統設計準則》中對供電質量檢測設備的性能要求；軌道交通領域符合TB/T 3

PQM-703電能質量分析儀的測量精度完全滿足甚至優于各類工業級檢測場景的要求，核心參數精度指標達到國際領先水平。基礎電量測量方面，電壓測量精度為0.1級，在0V~1000V的全量程范圍內測量誤差不超過±0.1%，電流測量精度為0.2級，在1%~120%的額定電流范圍內測量誤差不超過±0.2%，頻率測量精度達到±0.001Hz，可精準捕捉電網頻率的微小波動，完全滿足常規工業配電系統的檢測精度要求；諧波測量方面支持0~128次全次諧波檢測，各次諧波電壓含有率測量誤差不超過±0.1%，諧波電流含有率測量誤差不超過±0.2%，閃變測量誤差不超過±5%，符合IEC 61000-4-30 Class A級的最高精度要求，可滿足半導體制造、精密電子加工、航空航天零部件生產等對供電穩定性要求極高的工業場景檢測需求；暫態事件捕捉能力方面，采樣率達到1024點/周波，可捕捉持續時間低至1μs的暫態脈沖、電壓尖峰事件，可精準定位工業生產線中因暫態電壓波動導致的設備宕機、產品報廢等問題的溯源。其精度指標也可滿足高壓輸變電、核電供配電等極端嚴苛場景的檢測要求，檢測數據可作為工業企業電能質量問題排查、設備故障溯

PQM-703電能質量分析儀在軌道交通牽引供電系統檢測中具備多項專屬優勢，可適配軌道交通場景的特殊檢測需求。首先是寬范圍參數適配能力：支持AC 0V~3000V的電壓測量范圍，可直接適配軌道交通27.5kV牽引供電系統通過電壓互感器轉換后的二次側電壓檢測，電流測量可通過外接互感器適配任意量程的牽引電流檢測，頻率測量范圍覆蓋40Hz~70Hz，可適配部分城市軌道交通采用的低頻供電系統檢測需求；其次是強抗干擾能力：采用工業級全金屬電磁屏蔽設計，抗電磁干擾等級達到EMC Class 4級，可在牽引變電站、車輛段等強電磁干擾環境下穩定運行，測量數據無偏差，不會受牽引機車運行產生的強電磁輻射影響；第三是專項檢測功能：內置軌道交通牽引供電系統專屬檢測模式，可精準檢測25次及以下的低次諧波、負序電流、電壓波動、閃變等牽引供電系統常見的電能質量問題，可捕捉微秒級的電壓暫降事件，提前排查電壓暫降導致的信號系統誤動、列車牽引系統故障等問題；第四是標準符合性：完全符合TB/T 3353-2014《軌道交通 牽引供電系統電能質量》標準要求，可直接生成符合軌道交通行業要求的檢測報告，用于牽引供電系統驗收、日常運

PQM-703電能質量分析儀具備完善的系統對接能力和多格式數據導出功能，可適配不同用戶的數字化管理需求。通信協議方面支持標準Modbus-RTU、Modbus-TCP、MQTT等工業通用協議，可無縫對接電力行業的SCADA系統、能源管理系統（EMS）、配電自動化系統（DAS），也可對接國企、事業單位的智慧能源管控平臺、節能減排監測平臺，支持數據實時上傳，上傳頻率可根據需求配置為1秒~1小時不等；數據安全方面采用國密算法對傳輸、存儲數據進行加密，符合等保2.0的網絡安全要求，可滿足政府單位、國有能源企業的系統對接安全規范，無需額外改造即可接入各類政務監管平臺。數據導出方面支持多種通用格式：CSV格式可直接導入Excel、Matlab等數據分析工具進行自定義分析，滿足科研機構、第三方檢測機構的高階分析需求；PDF格式可直接生成標準化檢測報告，包含所有檢測參數的統計值、波形圖、合規性判定結果，符合各行業的檢測報告歸檔要求；同時支持導出IEC 61000-4-30標準格式的原始數據，可兼容第三方電能質量分析軟件進行深度數據挖掘，適配不同用戶的數據分析習慣。

使用PQM-703電能質量分析儀進行現場檢測需注意以下核心事項，可保障檢測數據的準確性和檢測過程的安全性。第一是接線安全注意事項：接線前必須確認待測回路的電壓等級，選擇對應絕緣等級的測試線和電壓探頭，嚴禁超量程接入電壓，電流互感器必須按照相序正確安裝，接線過程中嚴格遵守高壓作業安全規范，接線完成后需確認所有接線連接牢固，無松動、虛接情況，避免測量誤差或安全隱患；第二是參數配置注意事項：必須根據待測回路的實際情況正確設置額定電壓、電流互感器變比、接線方式（三相四線/三相三線/單相）、電網額定頻率等基礎參數，若參數配置錯誤會導致全部測量數據失效，進行諧波檢測、暫態事件檢測等專項檢測時，需選擇對應的專項檢測模式，設置合理的采樣頻率和采樣時長，常規公用電網檢測建議采樣時長不低于24小時，新能源并網檢測建議采樣時長不低于72小時，工業場景波動較大的回路建議采樣時長不低于7天，確保檢測數據具備統計代表性；第三是環境適配注意事項：設備運行環境溫度需保持在-10℃~55℃之間，濕度不超過95%無凝露，在強電磁干擾環境下使用時需盡量遠離高頻發射設備、大電流母線等干擾源，必要時可使用屏蔽測試線降低干擾影響

PQM-703電能質量分析儀是一款工業級高精度電能質量檢測設備，核心功能覆蓋全項電能質量參數檢測，可滿足從低壓民用配電到高壓輸變電的全場景檢測需求。其核心技術參數處于行業領先水平：電壓測量范圍支持AC 0V~1000V，精度達到0.1級，全量程范圍內測量誤差不超過±0.1%；電流測量支持AC 0A~5A，外接電流互感器可擴展至任意量程，精度為0.2級，1%~120%額定電流范圍內測量誤差不超過±0.2%；頻率測量范圍覆蓋40Hz~70Hz，精度達到±0.001Hz，可精準捕捉電網頻率的微小波動；諧波檢測支持0~128次全次諧波檢測，各次諧波電壓含有率測量誤差不超過±0.1%，諧波電流含有率測量誤差不超過±0.2%；內置1024點/周波的高速采樣模塊，可捕捉持續時間低至1μs的暫態脈沖、電壓尖峰、電壓暫升暫降等暫態事件。同時設備支持閃變、三相不平衡、電壓波動、間諧波、諧波諧振等全項電能質量參數檢測，符合GB/T 19862《電能質量監測設備通用要求》、IEC 61000-4-30 Class A級等國內外權威標準，可作為電能質量問題排查、合規性評估、故障溯源的權威檢測工具。

使用PQM-703電能質量分析儀進行諧波檢測的操作流程分為四個核心步驟，可保障檢測數據的準確性和合規性。第一步是前期準備：根據待測回路的電壓等級、電流量程選擇匹配的絕緣測試線、電壓探頭和電流互感器，提前完成設備的通電自校準操作，確認設備各項功能正常；第二步是接線與參數配置：按照規范將電壓測試線分別連接至待測回路的三相電壓和中性線，電流互感器按照相序正確卡接在對應相的導線上，確保接線牢固無虛接，在設備操作界面設置待測回路的額定電壓、電流互感器變比、電網額定頻率、接線方式（三相四線/三相三線/單相）等基礎參數，開啟諧波檢測專項模式，設置采樣時長，常規公用電網諧波檢測建議設置為24小時連續采樣，工業場景諧波波動較大時可設置為72小時，新能源并網諧波檢測建議設置為72小時以上，確保檢測數據具備統計代表性；第三步是現場數據采集：啟動設備后確認各相電壓、電流讀數正常，無接線錯誤提示，全程避免觸碰測試線，避免高頻發射設備、大電流母線等強電磁干擾源靠近設備；第四步是數據分析與導出：采集完成后設備自動生成諧波統計報告，可查看各次諧波的含有率、畸變率的最大值、最小值、95%概率值，內置的標準評估模塊可直接

PQM-703電能質量分析儀完全適用于分布式光伏、集中式光伏、風力發電、儲能電站等新能源并網的電能質量檢測需求，可滿足新能源并網全流程的檢測要求。首先是功能覆蓋全面：可檢測并網點的電壓偏差、頻率偏差、各次諧波含有率、總諧波畸變率、三相電壓不平衡度、電壓波動和閃變、間諧波、電壓暫升暫降、短時中斷等全部新能源并網要求檢測的電能質量參數，同時支持孤島效應相關的電能質量參數檢測，可精準排查新能源并網對電網的影響，定位逆變器諧波發射、功率波動導致的電能質量問題；其次是標準符合性：符合GB/T 29319-2012《光伏發電系統接入配電網技術規定》、GB/T 19964-2012《光伏發電站接入電力系統技術規定》、GB/T 37409-2019《光伏發電并網電能質量要求》等新能源并網相關標準要求，內置新能源并網專屬評估模塊，可直接生成并網合規性檢測報告，作為電網企業并網驗收的權威依據；第三是適配新能源場景的特殊需求：支持1ms間隔的高速數據采集，可捕捉光伏逆變器啟停、云層遮擋、風機甩負荷導致的短時電壓波動事件，采樣時長可靈活配置，支持最長30天的連續現場數據采集，可完整覆蓋新能源發電的全時段波動場
