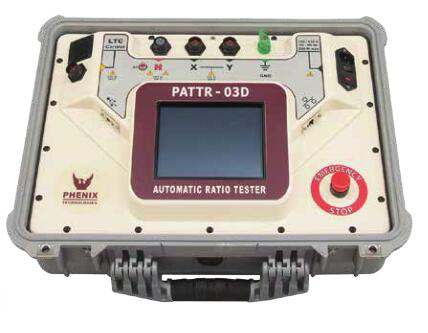

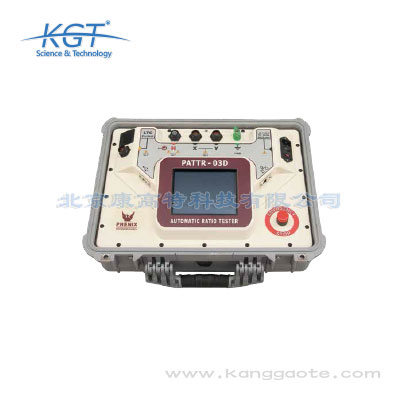

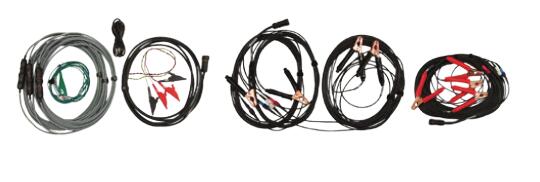

PATTR-3D三相變壓器變比測試儀

PATTR-3D是美國Phenix品牌推出的高端變壓器變比測試儀，核心技術參數全面覆蓋電力運維、工業制造等多場景測試需求：第一，輸出電壓最高可達275V，是同品類設備中測試電壓處于第一梯隊的型號，可適配10kV到500kV不同容量等級的變壓器測試需求，無需額外配置升壓輔助設備；第二，變比測量范圍覆蓋50000:1，測量精度可達0.03%，可滿足從低壓配電變壓器到高壓主變壓器的全量程高精度測試要求，測試誤差遠低于行業常規的0.1%精度要求；第三，有載分接開關（LTC）測試速度可達5~10秒每次，大幅提升批量測試或現場巡檢的效率，比傳統設備測試效率提升3倍以上；第四，設備配備全彩高對比度陽光下可讀觸摸屏，亮度可達1000nit，即便戶外強光直射也可清晰查看內容，適配現場單手操作需求；第五，設備標配USB驅動器接口和以太網端口，支持測試數據的本地存儲與在線傳輸，存儲容量可達16G，可存儲上萬條測試記錄；第六，可選配三級繞組通道，支持同時連接變壓器的初級、次級、三級繞組進行同步測試。設備整體采用堅固工業級設計，防護等級可達IP54，可適應極端戶外巡檢場景、工業制造車間場景的復雜環境要求，同時搭

這款PATTR-3D三相變壓器變比測試儀作為高精度工業檢測設備，覆蓋電力、核工業、軌道交通、新能源、變壓器制造等多個行業的檢測需求。首先在電力行業，可應用于電網公司的輸配電線路運維場景，對各電壓等級的電力變壓器、配電變壓器進行周期性變比校驗、相位偏差檢測、勵磁電流測試，及時發現繞組匝間短路、分接開關接觸不良等故障隱患；也可應用于電廠基建、機組檢修場景，對主變、廠用變、PT、CT等設備進行投運前檢測、檢修后性能核驗。其次在變壓器制造行業，可應用于生產車間的出廠檢測環節，對不同容量、不同電壓等級的單相、三相變壓器、儀表變壓器的匝數比、變比差、極性、相位差等參數進行全項檢測，確保出廠產品符合相關標準要求。另外在軌道交通、核工業等對電力設備可靠性要求極高的特殊行業，可應用于牽引變壓器、核島配套電力變壓器的安裝驗收、定期檢測場景，憑借0.03%的超高測量精度、抗感應干擾能力，滿足高可靠性要求的檢測需求。同時設備支持全自動有載分接開關測試，適配帶LTC有載分接開關的變壓器的全分接位置遍歷測試場景，三級繞組通道可一次性完成初級、次級、三級繞組的參數測量，大幅提升多繞組變壓器的測試效率，也可適配特種變

使用PATTR-3D三相變壓器變比測試儀開展檢測作業時，需遵循以下技術要點保障測量準確性和作業安全性。首先是測試前的準備要點：測試前必須確認被測變壓器完全斷電、充分放電，避免殘余電壓對設備和操作人員造成影響；根據被測變壓器的類型、容量、電壓等級選擇合適的測試電壓檔位，小容量儀表變壓器可選擇8V、40V低壓檔位，大容量電力變壓器、高阻抗變壓器建議選擇100V、275V高壓檔位，保障測量結果的穩定性；接線時需確保測試引線的相序與被測變壓器的相序一一對應，連接牢固避免接觸不良，測試三相變壓器時需對應連接A、B、C三相的初級、次級引線，測試單相變壓器時僅需連接兩相引線即可完成接線，減少接線時間；針對多繞組變壓器，可連接三級繞組通道的對應引線，實現一次性完成所有繞組的參數測量。其次是測試過程中的操作要點：在變電站、高壓線路附近等強電磁干擾環境下作業時，需開啟設備的抗感應模式，抑制電磁干擾對測量結果的影響，避免數據偏差；測試帶有載分接開關的變壓器時，需正確連接LTC控制端子，根據分接開關的參數配置合適的脈沖持續時間和占空比，選擇全自動分接開關測試模式，設備將自動遍歷所有分接位置完成測試，無需人工手

電力行業運維巡檢場景對變壓器變比測試儀的環境適應性、測試效率、操作便捷性都有較高要求，PATTR-3D三相變壓器變比測試儀的各項性能可充分適配這類需求：第一，設備采用堅固工業級結構設計，抗摔、抗震性能優異，可適應戶外高溫、高濕、低溫、揚塵等極端環境，工作溫度范圍覆蓋-20℃到55℃，濕度耐受可達95%無凝露，無需額外做防護措施即可直接帶到現場使用；第二，設備配備全彩高對比度陽光下可讀觸摸屏，亮度可達1000nit，即便在戶外強光直射的環境下，也可清晰查看測試數據和操作菜單，無需使用遮陽傘等輔助設備；第三，設備操作菜單采用直觀化圖形設計，所有功能選項都有中文標注，運維人員經過1到2小時的基礎培訓即可熟練操作，降低學習成本；第四，設備的抗感應模式可適配變電站強電磁環境的測試需求，無需周邊設備停電即可完成測試，大幅提升巡檢效率，單組運維人員單日可完成的變壓器測試數量提升2倍以上；第五，設備支持測試數據本地存儲和在線傳輸，可直接將測試數據同步到運維管理系統，無需人工錄入數據，減少數據誤差。對于B端民營電力運維企業而言，該設備的高可靠性和高效率可降低運維成本，提升投資回報率；對于G端電網公司、發

PATTR-3D三相變壓器變比測試儀作為專業的變壓器測試設備，適用場景覆蓋電力行業、工業制造兩大核心領域的多類測試需求：第一，電力行業運維巡檢場景，包括電網公司下屬各電壓等級變電站的日常運維巡檢、省市級電網的春季/秋季安全大檢查、跨區域輸電線路配套變壓器的定期性能核驗，可快速排查變壓器變比異常、繞組匝間短路等潛在故障隱患；第二，電力行業故障檢測場景，針對電網突發停電、變壓器運行異響、輸出電壓異常等故障情況，可現場快速完成變比測試、組別校驗，定位故障原因，為故障處置提供精準數據支撐；第三，工業制造領域變壓器出廠檢測場景，適用于變壓器生產廠家的成品性能核驗、來料檢驗環節的變壓器核心參數測試，可匹配批量生產的快節奏測試需求，單條生產線日均可完成上千臺變壓器的測試；第四，電廠運維場景，覆蓋火力發電廠、水力發電廠、新能源發電廠的主變壓器、廠用變壓器的定期性能測試，保障發電側供電穩定性；第五，電力工程交接驗收場景，適用于新建變電站、新增變壓器投運前的交接試驗，驗證變壓器性能是否符合設計要求。此外設備還可適配新能源并網、工礦企業自備電站等特殊場景下的變壓器性能核驗需求，滿足多類場景的測試標準要求。

作為美國Phenix推出的高端三相變壓器變比測試儀，PATTR-3D相比常規變比測試儀具備多維度的性能優勢。首先在測試性能層面，采用真三相測試電壓輸出，最高輸出電壓可達275V，遠高于常規變比測試儀的輸出電壓水平，針對大容量高阻抗變壓器的測試適配性更強，測量結果更穩定；變比測量范圍覆蓋0.6至50000:1，最高測量精度可達0.03%，相角測量精度±0.05度，整體測量精度遠高于常規產品，可滿足高精度儀表變壓器、特種變壓器的測試需求，避免因精度不足導致的設備故障漏判。其次在測試效率層面，設備配備可選三級繞組通道，可一次性完成變壓器初級、次級、三級繞組的所有參數測量，無需反復更換接線，大幅減少接線耗時；內置全自動分接開關測試模式，集成LTC控制端子，可根據分接開關參數配置脈沖持續時間和占空比，全自動遍歷所有分接位置，單組測試僅需5-10秒即可完成，相比常規設備測試效率提升3倍以上，適合大規模變壓器檢測作業場景。另外在環境適配性層面，設備采用堅固結構設計，可適應野外現場、制造車間的極端作業環境，內置抗感應模式，可有效抑制現場附近的感應干擾，避免測量數據偏差，保障復雜環境下的測量穩定性；配備

PATTR-3D三相變壓器變比測試儀采用人性化交互設計，操作便捷性處于同品類設備領先水平，降低了對操作人員的資質要求：首先，設備配備7英寸大尺寸全彩觸摸屏，采用圖形化直觀菜單設計，所有測試功能都可通過觸控操作完成，無需記憶復雜的按鍵指令，操作人員經過基礎的操作培訓即可獨立完成測試；其次，設備內置完善的操作引導流程，測試過程中會實時顯示接線指引、操作步驟提示，每一步操作都有明確的文字說明，避免操作人員出現接線錯誤、操作失誤等問題；第三，設備內置自動校驗功能，接線完成后會自動校驗接線狀態、繞組導通情況，若出現接線錯誤、接觸不良等問題會實時發出文字提示，指導操作人員調整接線，避免錯誤接線對設備或被測變壓器造成損害；第四，設備內置常見問題排查指引，若測試過程中出現異常情況，可直接查看內置指引快速定位問題，無需查閱厚重的操作手冊。從操作資質要求來看，只要具備電力作業基礎資質、掌握變壓器測試基礎常識的操作人員，都可獨立操作該設備完成測試項目，無需專屬的特殊資質。對于B端企業用戶而言，較低的操作門檻可減少人員培訓成本，提升設備的復用率，不同班組的運維人員、檢測人員都可操作使用；對于G端國有單位而言，

PATTR-3D三相變壓器變比測試儀可選配三級繞組通道，完全滿足三級繞組變壓器的測試需求：傳統的單相或普通三相變比測試儀僅支持初級、次級雙繞組測試，針對帶有三級繞組的變壓器，需要多次更換接線、多次測試才能完成全部繞組的變比測試、組別校驗等項目，操作繁瑣且耗時長，單臺三級繞組變壓器測試往往需要15分鐘以上，而PATTR-3D選配三級繞組通道后，可一次性完成變壓器初級、次級、三級繞組的接線，同步完成三個繞組之間的變比測試、組別測試、連接組標號校驗等全部相關測試項目，無需重復接線，大幅降低操作復雜度，同時減少接線錯誤帶來的測試誤差。該功能尤其適配110kV及以上電壓等級的主變壓器測試需求，這類變壓器大多配置有三級繞組作為站用電源或無功補償繞組，使用PATTR-3D測試時，單臺變壓器的測試時間可縮短60%以上，僅需3到5分鐘即可完成全部測試。對于B端電力運維企業而言，該功能可減少現場作業人員的工作量，提升復雜變壓器的測試效率；對于G端電力系統單位而言，該功能可滿足高壓主變壓器的測試規范要求，測試數據可直接納入設備的全生命周期管理檔案，符合電力設備數據管理的合規要求。

PATTR-3D三相變壓器變比測試儀嚴格遵循多項國際、國內電力檢測相關標準，可滿足各行業的合規檢測需求。首先在國際標準層面，完全符合IEEE C57.12.90電力變壓器測試標準、IEC 60076電力變壓器系列標準，同時滿足EMI電磁兼容、電氣安全相關國際標準，其測試方法、測量精度、輸出參數均達到國際權威標準要求，測試結果具備國際通用性。針對國內電力行業的檢測需求，設備的性能參數完全匹配DL/T 993《電力變壓器變比測試儀技術條件》等行業標準的要求，變比測量精度最高可達0.03%，相角測量精度±0.05度，各項指標均高于行業標準要求的閾值，可適配國內電力系統的所有檢測規范。針對電網、電廠等國有單位的檢測合規要求，設備的測試數據可溯源，所有測量參數的誤差范圍均在國家標準允許的范圍內，測試結果可作為設備驗收、運維檢測的合規依據，無需額外校準即可直接投入合規檢測作業。針對核工業、軌道交通等特殊行業的檢測要求，設備的堅固結構可適應極端作業環境，抗感應模式可有效抑制現場電磁干擾對測量結果的影響，確保檢測數據的準確性、可靠性，滿足特殊行業對檢測設備的合規性要求。同時設備支持測試文件加密存儲、批

PATTR-3D三相變壓器變比測試儀針對電力現場的強電磁干擾環境做了專項優化，完全適配變電站、換流站等強電磁場景的測試需求：首先，設備搭載專屬抗感應模式，可通過硬件濾波+軟件算法的雙重機制，有效抑制附近高壓帶電設備產生的最高可達200V的感應干擾，避免感應電壓對測試精度產生影響，無需在測試時對周邊帶電設備進行停電操作，大幅提升現場測試的效率，減少停電協調的時間成本；其次，設備整體采用全金屬屏蔽外殼，可有效屏蔽空間電磁輻射對內部測試模塊的干擾，即便在500kV及以上電壓等級的變電站現場測試，也可保障測試數據的穩定性和準確性，重復測試誤差不超過0.02%；第三，設備的測試引線采用雙層屏蔽設計，可降低引線傳輸過程中的干擾引入，進一步提升復雜電磁環境下的測試可靠性。對于B端電力運維企業而言，該設備的抗干擾能力可減少現場測試的停電協調成本，提升單臺變壓器的測試效率，降低整體運維成本，提升投資回報率；對于G端電力系統單位而言，該設備的抗干擾性能符合變電站現場作業的相關安全規范，可納入現場作業的標準配置設備清單，滿足電力系統作業安全管理要求。

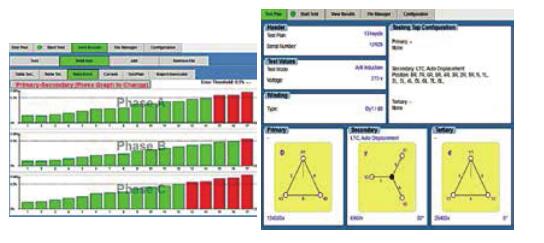

美國Phenix品牌的PATTR-3D三相變壓器變比測試儀是一款高精度專業測量儀器，核心功能包括測量符合標準的單相和三相電力變壓器、配電變壓器、儀表變壓器、PT、CT的匝數比、變比差、相位差、極性、勵磁電流，支持全自動有載分接開關測試，搭載真三相測試電壓輸出功能，可適配各類變壓器的檢測需求。其核心技術參數如下：變比測量范圍覆蓋0.6至50000:1，精度按量程分檔：0.8至1000:1@275V條件下精度可達0.03%，0.6至1000:1@8V、40V、100V條件下精度為0.05%，1000至5000:1精度0.1%，5000至10000:1精度0.2%，10000至50000:1精度0.3%；測試電壓可選8V、40V、100V、275V四個檔位，滿足不同容量變壓器的測試需求；相角測量范圍為±180度，精度±0.05度，分辨率±0.1度；勵磁電流測量范圍最高2A，精度為讀數的±1%+1位分辨率；單組測試耗時僅5到10秒，測試效率遠高于常規設備；存儲容量可保存超過10000個測試文件，支持最多3個測試文件同時加載比對，測試結果支持圖形和表格兩種展示形式；配備6.5英寸超高亮度背光LC

PATTR-3D三相變壓器變比測試儀針對有載分接開關（LTC）測試做了專項功能優化，測試效率處于同品類設備領先水平：首先，設備集成專屬LTC控制端子，支持手動、全自動兩種有載分接開關測試模式，用戶可根據測試需求靈活選擇，全自動模式下可自動完成全分接位的變比測試、組別校驗、誤差計算等全流程項目，無需人工手動調整分接開關位置，減少人工操作的誤差風險；其次，設備的全自動測試序列支持可配置的脈沖持續時間和占空比，脈沖寬度可在100ms到10s之間調整，占空比可在10%到90%之間自定義，可適配不同品牌、不同型號有載分接開關的測試要求，無需額外購買適配配件；第三，單臺配置17個分接位的有載分接開關變壓器，全分接位測試僅需5~10秒即可完成，相較于傳統變比測試儀30秒以上的測試速度，效率提升3倍以上。對于B端變壓器生產企業而言，高效的有載分接開關測試能力可大幅提升出廠檢測的效率，適配批量生產的節奏，減少檢測環節的人力投入，提升整體生產效率；對于B端電力運維企業而言，快速測試能力可減少變電站現場作業的時間，降低現場作業的安全風險，提升運維巡檢的效率，實現單日巡檢覆蓋站點數量提升2倍以上。
