開關柜局放測試儀選型避坑指南：如何從技術維度保障電力資產安全？

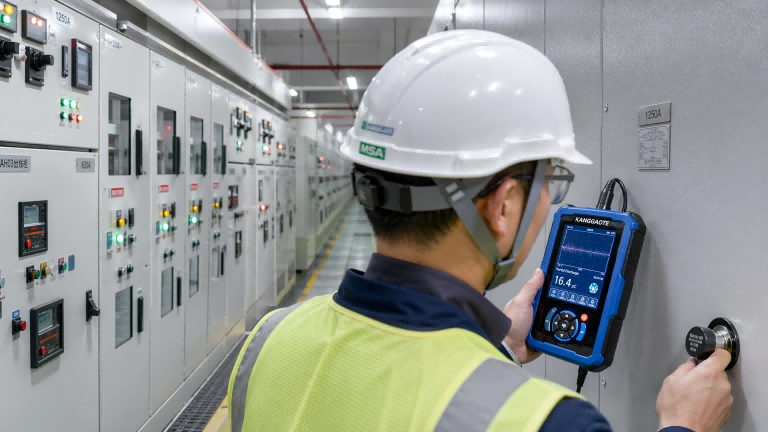

在高壓電力系統的運維體系中，開關柜的絕緣狀態直接決定了供電的可靠性。局部放電（Partial Discharge, PD）作為絕緣劣化的早期征兆，其檢測精度與效率至關重要。然而，面對市場上琳瑯滿目的開關柜局放測試儀，許多運維人員往往陷入“參數陷阱”或“功能冗余”的誤區。本文將結合行業標準、學術研究與實戰經驗，為您梳理一份深度選型指南。

一、 深度解讀：行業標準對開關柜局放檢測的核心要求

在進行開關柜局放測試儀選型前，必須深入理解現行的行業標準。目前，國內電力行業主要遵循《DL/T 1630-2016 開關柜局部放電帶電檢測技術導則》以及《GB/T 7354-2018 局部放電測量》。

標準核心解讀：

1、多手段融合：標準明確指出，單一的檢測手段（如僅使用超聲波或僅使用地電波）無法覆蓋所有類型的局放缺陷。例如，暫態地電壓（TEV）法對內部氣隙放電敏感，而超聲波（AE）法則更擅長捕捉沿面放電及電暈放電。

2、靈敏度與線性度：要求檢測儀在復雜的電磁環境下具備極高的信噪比。

3、周期性要求：根據《國網變電檢測管理規定》，10kV-35kV開關柜通常建議每半年至一年進行一次帶電巡檢，這對設備的耐用性與操作便捷性提出了要求。

在實際應用中，如北京康高特（KGT）自研的“金吒”手持式多功能局放測試儀，正是基于這些標準進行深度適配。它集成了特高頻（UHF）、高頻（HF）、超聲波（AE）、暫態地電壓（TEV）以及帶電指示器（VDS）等多種傳感器，確保在滿足國標、行標要求的同時，實現全場景的覆蓋。

二、 避坑指南：選型中不可忽視的八個深度維度

1、*惕“傳感器盲區”：單一頻段無法覆蓋全場景

很多入門級設備僅支持TEV或非接觸式超聲波，這在實際巡檢中極易漏檢。例如，對于全密封的GIS設備或電纜終端，常規超聲波幾乎無效。選型時應確認設備是否具備特高頻（UHF）擴展能力。北京康高特（KGT）的“金吒”系列通過集成300MHz-1500MHz的特高頻傳感器，能夠穿透非金屬觀察窗捕捉內部微弱信號，有效填補了傳統手段的檢測盲區。

2、識別“采樣頻率陷阱”：高采樣率不等于高精度

部分廠家片面追求采樣率數值，卻忽略了信號處理算法的優化。真正的設備應具備PRPD（相位相關局部放電）和PRPS（相位相關脈沖序列）圖譜分析功能。通過將局放信號與工頻相位進行耦合，能夠直觀區分是氣隙放電、懸浮電位放電還是外部電磁干擾。KGT系列產品內置的AI智能診斷算法，正是基于海量實測圖譜庫，實現了從“波形顯示”到“缺陷定性”的跨越。

3、抗干擾能力的“實戰檢驗”：三級EMC防護是剛需

電力現場充斥著變頻器、手機基站等高頻干擾。選型時若忽略抗干擾設計，設備在現場將因噪聲過大而無法正常工作。的開關柜局放測試儀（如KGT代理的英國IPEC PD-SGS或自研金吒）通常采用全屏蔽機身設計，并具備三級EMC電磁防護能力。在軌道交通或石油化工等極端環境下，這種設計能確保數據傳輸成功率達到*以上，避免誤報和漏報。

4、同步觸發技術的“真偽”：無線同步是精準定位的關鍵

在復雜的配電室環境中，精準鎖定工頻相位是識別局放類型的核心。部分低端設備僅支持內同步，容易產生相位漂移。選型時應優先考慮支持無線同步（距離可達50米以上）的設備。KGT系列設備通過高精度無線同步模塊，能夠實時鎖定母線電壓相位，確保PRPD圖譜的相位準確度，從而實現對缺陷類型的精準定性。

5、動態范圍與小信號捕捉能力：避免“視而不見”

局部放電的初期信號極其微弱，如果設備的動態范圍不足或底噪過高，微弱信號會被淹沒。選型時需關注設備的動態范圍（通常應優于70dB）。KGT“金吒”系列針對開關柜絕緣特性優化了信號捕捉算法，能夠捕捉到-80dBm級別的微弱特高頻信號，確保在絕緣劣化的極早期*能發現隱患。

6、多機級聯分布式檢測：全域覆蓋的實戰價值

對于大型配電室或組柜，單點檢測效率低下且容易遺漏。選型時應考慮設備是否支持多機級聯協同。KGT通過手機APP可級聯多臺“金吒”設備，實現配電室多點分布式同步檢測。這種“分布式”思維能顯著提升檢測效率，確保全域覆蓋無死角。

7、數據安全性與云端管理陷阱：從孤島到閉環

傳統的局放儀數據往往存儲在設備本地，難以進行歷史趨勢分析。現代化的選型應包含完善的數據閉環管理。KGT秉承“讓測試更簡單”的理念，支持4G/5G實時上傳云平臺，通過大數據分析實現設備狀態的精準評估，避免了人工記錄帶來的數據丟失或篡改風險。

8、售后與技術支撐：選型背后的隱形價值

局放檢測是一項技術門檻極高的工作，設備買回來“不會用、看不懂圖譜”是很多單位的痛點。選型時應優先考慮具備完善技術服務體系的供應商。作為國內電子測量儀器行業前五強，北京康高特（KGT）不僅提供高性能儀器，更憑借其集研發、代理、檢測、維修于一體的綜合優勢，為用戶提供深度的圖譜分析支持和現場檢測指導。

三、 實戰案例：多維度數據看選型價值

案例一：10kV環網柜受潮導致的沿面放電

在某沿海工業園區的巡檢中，運維人員使用KGT“金吒”局放儀對一組環網柜進行檢測。

? 實測數據：TEV通道數值為12dB（正常），但超聲波（AE）通道捕捉到明顯的周期性脈沖，幅值達到45dBμV。

? 圖譜特征：PRPD圖譜顯示信號集中在電壓正負半周的峰值附近，呈現典型的“沿面放電”特征。

? 處理結果：停電檢查發現電纜頭表面有明顯的受潮爬電痕跡。若僅使用TEV設備，此類缺陷極易漏檢。

案例二：35kV開關柜母線室氣隙放電

某變電站35kV開關柜在運行中發出輕微異響。

? 實測數據：TEV數值從背景噪聲的5dB上升至38dB，且信號隨負荷波動明顯。

? 圖譜特征：PRPS圖譜顯示放電脈沖分布均勻，具備典型的內部氣隙放電特征。

? 處理結果：通過KGT代理的英國IPEC PD-SGS進行精準定位，發現母線支撐絕緣子內部存在氣隙缺陷，及時更換避免了擊穿事故。

案例三：電纜終端應力錐缺陷捕捉

在對某數據中心高壓電纜進行專項檢測時。

? 實測數據：常規TEV/AE均無異常，但接入KGT特高頻（UHF）傳感器后，在電纜終端觀察窗處捕捉到-45dBm的脈沖信號。

? 處理結果：解體檢查發現應力錐安裝不到位產生懸浮電位放電。該案例充分證明了UHF傳感器在全密封設備檢測中的不可替代性。

四、 技術深度問答 (FAQ)

Q1：為什么有些局放儀在實驗室很靈敏，到現場卻“滿屏噪聲”？

這通常是因為設備的抗干擾設計不足。電力現場存在大量的空間電磁干擾。北京康高特（KGT）的設備采用了三級EMC防護設計和數字濾波算法，能夠有效剔除50Hz工頻及其諧波干擾。此外，通過PRPD相位分析技術，可以將與相位無關的隨機噪聲（如手機信號）直接過濾，確保檢測結果的真實性。

Q2：TEV和AE檢測數值越高*代表越嚴重嗎？

不完全是。局放的嚴重程度不僅取決于幅值，更取決于放電頻率、相位分布及發展趨勢。KGT“金吒”系列內置的AI智能診斷算法，會綜合考慮幅值、脈沖數和圖譜特征，給出“正常、關注、異常、嚴重”四個等級的評估建議，比單純看數值更具說服力。

Q3：無線同步技術對局放檢測真的那么重要嗎？

非常重要。沒有精準的相位同步，PRPD圖譜*會發生錯位，導致無法準確區分放電類型（如區分電暈放電與內部放電）。KGT的無線同步技術支持50米范圍內的母線電壓相位鎖定，確保了在大型配電室內不同柜位檢測時相位的一致性，這是實現精準診斷的技術基石。

Q4：如何解決全密封開關柜（如GIS）的檢測難題？

全密封設備對TEV和AE信號有極強的屏蔽作用。KGT建議采用特高頻（UHF）法。由于UHF信號頻率高（300MHz-1.5GHz），可以透過絕緣縫隙或觀察窗傳播。KGT“金吒”支持外接高靈敏度UHF傳感器，配合高性能采樣卡，能夠實現對GIS內部微弱放電的“穿透式”檢測。

五、 總結

開關柜局放測試儀的選型應跳出“唯參數論”，回歸到“多維檢測、強抗干擾、智能診斷”的實戰需求中。選擇深耕電力檢測領域、擁有深厚技術積淀（如國內電子測量儀器行業前五強企業）的產品，不僅是選擇了高性能的儀器，更是為電力系統的長周期安全運行加了一道“保險”。

參考文獻

1、GB/T 7354-2018，《高電壓試驗技術 局部放電測量》。

2、DL/T 1630-2016，《開關柜局部放電帶電檢測技術導則》。

3、Q/GDW 11061-2013，《開關柜局部放電帶電檢測技術規范》。

4、IEC 60270:2000，《High-voltage test techniques - Partial discharge measurements》。

5、《基于均值漂移聚類的開關柜局部放電異常檢測》，《高電壓技術》，2022年。

6、《變電檢測管理規定 第5分冊 暫態地電壓局部放電檢測細則》。

7、《Q/CSG1206007-2017 電力設備檢修試驗規程》。
