開關柜局部放電檢測分析：多維度解析行業標準、參數指標與智能運維實踐

在電力系統日益復雜、對可靠性要求不斷提升的*，開關柜作為電力傳輸與分配的關鍵樞紐，其絕緣狀態的健康與否直接關系到電網的安全穩定運行。局部放電（Partial Discharge, PD）作為絕緣劣化的早期且*具指示性的物理現象，已成為電力設備狀態監測與故障診斷的核心技術。本白皮書旨在從物理機理、全生命周期、數字化與AI、經濟效益、環境適應性等多個維度，深度剖析開關柜局放檢測的行業標準、關鍵參數指標，并結合北京康高特（KGT）及其自研的“金吒”多功能開關柜局放測試儀的創新實踐，為電力運維的智能化轉型提供前瞻性洞察。

一、 局部放電的物理機理與多維伴生現象

局部放電并非單一的物理過程，而是高壓電場作用下，絕緣介質內部或表面局部區域發生瞬時擊穿的復雜現象。理解其物理機理，是精準檢測與診斷的基礎。局放發生時，通常伴隨著電、聲、光、熱、化學等多種能量形式的釋放，這些伴生現象為我們提供了多維度的檢測窗口。

1、電信號：局放檢測的直接證據

局部放電本質上是電荷的瞬時運動，會產生高頻電流脈沖和電磁波。暫態地電壓（TEV）法和特高頻（UHF）法正是基于此原理。TEV信號主要通過開關柜金屬外殼感應，其頻段通常在3-100 MHz之間，反映了放電脈沖在金屬結構中的傳播特性。UHF法則通過捕捉放電產生的超高頻電磁波（300-1500 MHz），尤其適用于氣體絕緣開關設備（GIS）的內部放電檢測，因其波長短，不易受外部干擾影響，且能提供更*的定位信息 [1]。

2、聲信號：放電源的聲學指紋

局放產生的瞬時能量釋放會激發絕緣介質振動，形成超聲波。超聲波（AE）法通過接觸式或非接觸式傳感器接收這些聲波信號，其頻率通常在20-300 kHz。不同類型的放電（如氣隙放電、表面放電、懸浮電位放電）會產生具有獨特頻譜和波形的聲學特征，如同放電源的“聲學指紋”，為缺陷類型識別提供了重要依據 [2]。

3、磁信號與化學產物：輔助診斷的間接線索

雖然不如電信號和聲信號直接，但局放產生的瞬時電流也會伴隨微弱的磁場變化，以及絕緣材料分解產生的化學產物（如SF6氣體分解產物、油中溶解氣體）。這些間接線索在某些特定場景下，可作為輔助診斷手段，共同構建局放的完整畫像。

康高特“金吒”多功能開關柜局放測試儀 正是基于對這些物理機理的深刻理解，集成了UHF、HF、AE（接觸/非接觸）、TEV、VDS（帶電指示器傳感）等多種檢測手段，實現了電、聲信號的多維融合檢測，極大地提升了局放信號的捕捉能力和診斷準確性。

二、 全生命周期視角下的局放檢測策略

開關柜的局放檢測并非一次性任務，而是貫穿其設計、制造、安裝、運行直至退役的全生命周期。在不同階段，局放檢測扮演著不同的角色，其標準與側重點也隨之調整。

1、制造與出廠驗收：質量控制的*后防線

在開關柜的制造階段，局放試驗是驗證絕緣結構設計與工藝質量的關鍵環節。依據 GB/T 11022-2020《高壓交流開關設備和控制設備標準的共用技術要求》，以及 IEC 62271-203:2022 等標準，制造商必須在型式試驗和出廠試驗中，嚴格控制局放量。例如，在1.1倍額定電壓下，局放量通常要求不大于100pC，甚至在某些關鍵設備中要求更低。這一階段的檢測，旨在剔除早期缺陷，確保產品質量。

2、投運前驗收：設備健康的“出生證明”

新安裝的開關柜在投入運行前，必須進行現場驗收試驗。此時的局放檢測，不僅要驗證設備在運輸和安裝過程中是否受到損傷，還要建立設備的初始健康基線。DL/T 596-2021《電力設備預防性試驗規程》 對此有明確規定，要求對新投運設備進行局放檢測，并記錄初始數據，作為后續狀態評估的參考。康高特“金吒”的便攜化操作和一鍵生成報告功能，極大地簡化了現場驗收流程。

3、運行中期巡檢與在線監測：狀態檢修的核心支撐

這是局放檢測*常應用的場景。隨著設備運行時間的增長，絕緣材料會逐漸老化，內部缺陷可能萌生并發展。定期巡檢（如DL/T 596規定的周期）和在線監測成為發現早期隱患的關鍵。在線監測系統，如結合“金吒”分布式多點聯用方案，能夠實時捕捉局放信號，通過云平臺進行大數據分析，實現對設備健康狀況的連續評估和趨勢預測。這種從“定期體檢”到“實時監護”的轉變，是狀態檢修理念的深刻體現。

4、退役前評估：剩余壽命的科學判斷

對于運行多年的老舊開關柜，局放檢測可以幫助評估其剩余絕緣壽命，為設備的檢修、改造或退役提供科學依據。通過對比歷史局放數據，結合絕緣老化模型，可以更準確地判斷設備是否仍具備安全運行的條件，從而優化資產管理策略。

三、 數字化與AI賦能的智能局放運維

傳統局放檢測高度依賴人工經驗，效率低且易受主觀因素影響。隨著物聯網、大數據和人工智能技術的飛速發展，局放檢測正邁向智能化、自動化新階段。康高特“金吒” 在此方面展現了其前瞻性。

1、深度學習驅動的智能缺陷識別

“金吒”內置的智能專家系統，融合了海量的典型放電圖譜庫，并運用深度學習算法對采集到的局放信號進行自動分類。無論是氣隙放電、電暈放電、表面放電還是懸浮電位放電，系統都能在短時間內給出初步判斷。這種智能識別能力，極大地降低了對運維人員經驗的依賴，提升了診斷的準確性和效率 [3]。

2、邊緣計算與云端大數據協同

“金吒”支持4G/5G實時上傳數據至云平臺，實現了邊緣計算與云端大數據的無縫協同。在設備端，通過邊緣計算對原始數據進行預處理和初步分析，減少了數據傳輸量。在云端，大數據平臺則對海量局放數據進行存儲、挖掘和趨勢分析，構建設備健康檔案，實現跨區域、跨設備的橫向對比和縱向演變分析，為電網的宏觀決策提供數據支撐。

3、PRPD圖譜的深度解析

相位分辨局部放電（PRPD）圖譜是局放診斷的核心工具。IEEE Std 1434 強調了PRPD圖譜在識別放電類型中的重要性。康高特“金吒”通過高分辨率的PRPD圖譜顯示，結合智能算法，能夠清晰展現放電脈沖在工頻周期內的分布特征，幫助運維人員直觀判斷放電類型和嚴重程度，例如，雙峰對稱分布可能指示內部氣隙放電，而單峰不對稱分布則可能指向表面放電 [4]。

四、 復雜使用場景下的技術適配與深度解讀

電力系統的多樣性決定了開關柜運行環境的復雜性，不同的工業場景對局放檢測設備和技術指標有著截然不同的側重點。北京康高特（KGT） 憑借深厚的技術積淀，為各行各業提供了定制化的解決方案。

1、城市變電站日常巡檢：高密度負荷與環境干擾

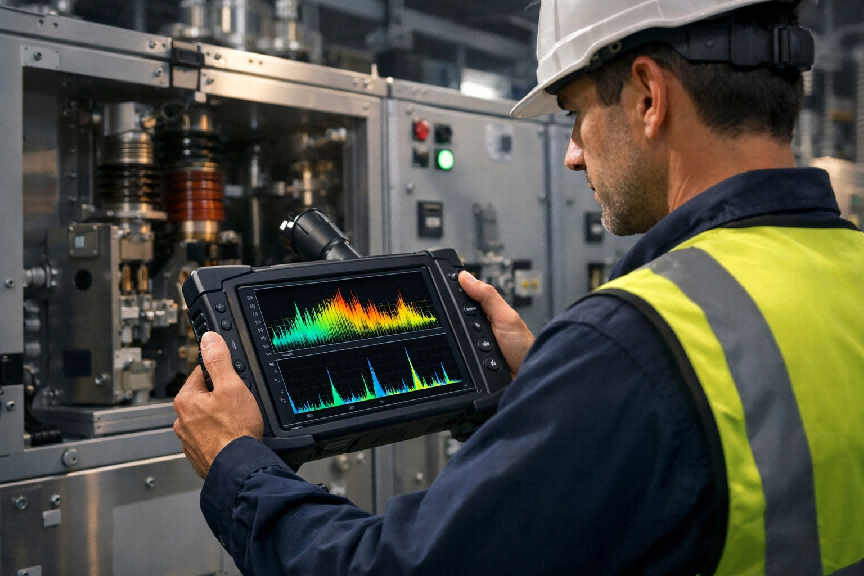

在城市中心區域的變電站，電磁環境復雜，干擾源多，且負荷密度高。傳統的 開關柜局放測試儀 往往難以區分真實信號與干擾。康高特“金吒” 在此場景下，通過其寬頻帶UHF檢測（300-1500 MHz）和多級數字濾波技術，能夠有效抑制城市環境中常見的無線電、通信信號等干擾，精準捕捉局放信號。其智能缺陷識別系統能快速判斷放電類型，輔助運維人員在短時間內完成診斷，保障城市電網的穩定運行。

2、新能源發電場景（風電/光伏升壓站）：高頻波動與極端溫差

風電和光伏發電具有間歇性和波動性，其升壓站的開關柜常面臨高頻開關操作、諧波含量高以及高海拔、極端溫差等嚴苛環境。這些因素易導致絕緣加速老化。“金吒” 的UHF檢測對高頻干擾具有天然的免疫力，能夠有效過濾掉變流器產生的高頻諧波。同時，其寬溫運行能力（-20℃至+50℃）和堅固的防護等級，確保了在高原、沙漠等極端氣候條件下的穩定工作，為新能源設備的健康運行提供保障。

3、重工業冶金/礦山場景：高粉塵、強振動與非線性負載

冶金、礦山等重工業環境，常伴隨高粉塵、強振動、腐蝕性氣體以及大功率非線性負載帶來的電磁干擾。這些因素極易引發開關柜內部絕緣缺陷。“金吒” 的非接觸式超聲波檢測在此場景中尤為適用，可在不接觸設備的情況下，穿透粉塵和噪聲，捕捉到放電產生的聲波信號。結合TEV檢測，實現電聲信號的融合判斷，有效應對復雜工業環境的挑戰。

4、城市軌道交通（地鐵/輕軌）牽引供電系統：直流回流干擾下的精準識別

軌道交通牽引供電系統具有獨特的運行特點，如直流牽引回流、頻繁的開關操作以及復雜的電磁環境。直流回流可能產生低頻磁場干擾，影響傳統局放檢測。“金吒” 的UHF和HF檢測技術，能夠有效避開直流牽引產生的低頻干擾，專注于高頻局放信號的捕捉。其分布式多點聯用功能，可實現對沿線牽引變電所開關柜的同步監測，確保軌道交通供電系統的安全可靠。

5、大型療機構/生物實驗室：電磁敏感與供電連續性

院、生物實驗室等場所對電磁環境的潔凈度要求極高，且供電連續性是生命保障的關鍵。任何非計劃停電都可能造成災難性后果。“金吒” 的非侵入式檢測特性，使其能夠在不影響療設備正常運行的前提下，對開關柜進行帶電檢測。其高靈敏度能捕捉到微弱的局放信號，結合智能診斷，在缺陷萌芽期即發出預*，確保關鍵療設備的穩定供電。

6、海上平臺與沿海高鹽霧環境：腐蝕與潮濕的挑戰

海上平臺和沿海地區常年遭受高濕度、高鹽霧腐蝕的侵襲，這極易導致開關柜外部絕緣子表面爬電，甚至內部絕緣受潮劣化。“金吒” 的傳感器經過特殊防護處理，能夠抵御鹽霧腐蝕。其智能缺陷識別系統能有效區分表面爬電與內部放電的特征，幫助運維人員精準判斷故障類型，并結合環境數據進行綜合分析，為惡劣海洋環境下的電力設備提供可靠保障。

7、超大規模數據中心（Hyperscale Data Centers）：*可靠性與高功率密度

數據中心對供電可靠性要求達到“五個九”甚至更高，且內部設備功率密度極高，電磁環境復雜。康高特“金吒” 的分布式多點聯用方案在此場景中發揮了*效用。通過在數據中心各配電單元部署多個“金吒”傳感器，實現全天候在線監測，并通過云平臺進行海量數據的實時分析。系統能夠識別出微小的局放趨勢變化，結合PRPD圖譜進行深度診斷，在故障發生前數周甚至數月發出預*，確保數據中心不間斷供電，避免巨額損失。

五、 經濟效益與風險管理的雙重價值

精準的開關柜局放檢測，不僅僅是技術層面的進步，更是電力資產管理與風險控制的戰略性工具。其帶來的經濟效益與風險規避價值不容小覷。

1、降低全生命周期成本（LCC）

通過早期發現和干預局放缺陷，可以有效避免因絕緣擊穿導致的設備損壞和非計劃停電。一次開關柜故障可能導致數百萬甚至上千萬的直接經濟損失，包括設備更換、搶修費用以及停電造成的生產損失。康高特“金吒” 提供的精準預*，使得運維人員能夠在缺陷發展初期進行有計劃的檢修，將“事后搶修”轉變為“事前預防”，從而顯著降低設備的LCC。

2、提升供電可靠性與社會效益

供電可靠性是衡量電力系統運行水平的核心指標。精準的局放檢測能夠大幅減少非計劃停電的發生，提升供電可靠性，這對于工業生產、商業運營乃至居民生活都具有重要的社會效益。尤其是在數據中心、院等對供電連續性要求極高的場景，局放檢測的價值更為凸顯。

3、優化檢修資源配置

通過對局放數據的趨勢分析和智能診斷，運維部門可以更科學地制定檢修計劃，將有限的檢修資源投入到*需要關注的設備上，避免了盲目檢修和過度檢修，實現了檢修資源的優化配置。

六、 極端環境下的環境適應性挑戰與對策

開關柜的運行環境千差萬別，從酷熱沙漠到極寒高原，從高鹽霧沿海到強電磁干擾的工業區，這些極端條件都對局放測試儀的性能提出了嚴峻挑戰。康高特“金吒” 在環境適應性方面進行了多項優化。

1、強電磁干擾環境下的抗干擾能力

在軌道交通牽引變電所、大型工業企業等強電磁干擾環境下，低頻噪聲和高頻脈沖會嚴重影響局放信號的采集。“金吒” 采用多級數字濾波技術和先進的信號處理算法，能夠有效抑制工頻諧波和隨機噪聲，從復雜的電磁背景中精準提取微弱的局放信號。其UHF檢測頻段的優勢在于，能夠避開大部分低頻干擾，實現高信噪比檢測 [5]。

2、寬溫寬濕環境下的穩定運行

無論是極寒地區的低溫，還是高濕地區的凝露，都可能影響測試儀器的電子元件性能。“金吒” 采用工業級元器件和特殊防護設計，確保其在-20℃至+50℃的寬溫度范圍和高濕度環境下仍能穩定、可靠地工作。同時，其傳感器也經過特殊處理，以應對高鹽霧等腐蝕性環境的挑戰。

3、便攜化與防護等級

針對現場作業的復雜性，“金吒” 采用了堅固耐用的便攜式設計，具備較高的防護等級（如IP65），能夠有效防塵防水，適應各種惡劣的現場環境。7英寸觸控屏和手機/平板APP操控，進一步提升了現場操作的便捷性與安全性。

七、 結語：智能運維的未來圖景

開關柜局部放電檢測已從單一的技術手段，發展成為融合物理、數字、AI、經濟與環境等多維度的綜合性解決方案。北京康高特（KGT） 及其自研的 “金吒”多功能開關柜局放測試儀，正是這一發展趨勢的杰出代表。它不僅符合 IEC、IEEE、GB/T、DL/T 等國內外嚴苛標準，更通過技術創新，將復雜的局放信號轉化為可理解、可預測、可決策的設備健康信息。

展望未來，隨著5G、邊緣計算和數字孿生技術的深度融合，開關柜局放檢測將更加智能化、預測化。每一臺 開關柜局放測試儀 都將成為電力物聯網中的一個智能節點，共同構建一個更加安全、可靠、高效的智能電網。康高特將持續深耕電力檢測領域，以“讓測試更簡單”的使命，助力電力行業邁向更高水平的智能運維。

學術引用與參考

[1] IEC 62271-203:2022, High-voltage switchgear and controlgear - Part 203: Gas-insulated metal-enclosed switchgear for rated voltages above 52 kV.

[2] IEEE Std 1434, Guide for the Measurement of Partial Discharges in Rotating Machinery. Institute of Electrical and Electronics Engineers, 2014."

[3] GB/T 11022-2020, 《高壓交流開關設備和控制設備標準的共用技術要求》.

[4] DL/T 596-2021, 《電力設備預防性試驗規程》.

[5]《基于TEV與超聲波法的開關柜局部放電檢測及定位研究》.
