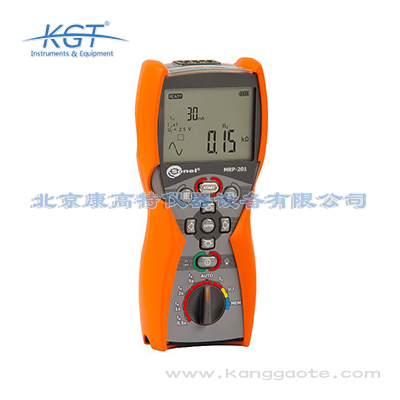

MRP-201剩余電流裝置(RCD)儀表

MRP-201剩余電流裝置(RCD)儀表采用波蘭SONEL專屬的非侵入式低頻信號注入技術實現無跳閘檢測，其技術原理為：在被測RCD的低壓側注入頻率不觸發RCD脫扣閾值的低頻檢測信號，通過采集信號在回路中的壓降、反饋參數，計算得出回路的電阻值(RE)與接觸電壓值(UB)，整個過程不會觸發剩余電流動作保護器的脫扣機構，因此不需要RCD跳閘即可完成檢測，不會對被測回路的正常供電造成任何影響。操作過程中需注意以下事項：第一，檢測前需確認被測回路的電壓等級不超過儀表的額定耐受電壓250V，避免超壓使用損壞儀表；第二，測量前需清理被測點位的氧化層、灰塵，確保測量電極與被測點位接觸良好，避免接觸不良造成的測量偏差；第三，在強電磁干擾場景（如變電站高壓區、軌道交通信號機房附近）使用時，需遠離強電磁輻射源，必要時可采用屏蔽測量線提升測量穩定性；第四，測量過程中需嚴格按照GB/T 18216規定的低壓電氣檢測操作規范執行，操作人員需穿戴符合要求的絕緣防護裝備，確保檢測過程的電氣安全；第五，存儲測量數據時需確認對應回路編號、檢測時間等標注信息準確，方便后續數據回溯與分析。

MRP-201剩余電流裝置(RCD)儀表嚴格按照國際、國內相關行業標準研發生產，完全符合G端政府采購的資質與標準要求。國際標準層面，該儀表符合IEC 61557-6《低壓配電系統的安全防護 第6部分：剩余電流動作保護器(RCD)的檢測要求》、IEC 61010-1《測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求》相關規定；國內標準層面，符合GB 7251.1《低壓成套開關設備和控制設備 第1部分：總則》、GB/T 18216《交流1000V和直流1500V以下低壓配電系統電氣安全 防護檢測的試驗、測量或監控設備》、DL/T 596《電力設備預防性試驗規程》等國內電力、低壓配電行業標準，同時滿足核工業EJ/T 1151、軌道交通TB/T 3400等細分行業的檢測設備技術要求。針對G端采購用戶，該儀表的所有技術參數均滿足政府采購貨物的技術指標要求，具備完善的標準符合性證明，支持對接政務類電力監管系統、市政電氣安全管理平臺，可適配市政供電運維、公共建筑電氣檢測、國有單位電氣安全巡檢等政府采購場景的使用需求，完全符合G端用戶對檢測設備合規性、適配性的要求，可滿足各類國有單位、公共服

MRP-201剩余電流裝置（RCD）儀表的非跳閘式測量功能是其核心差異化優勢，不同于傳統RCD檢測設備需要觸發RCD跳閘才能完成相關參數校驗的邏輯，該產品可在完全不觸發RCD動作、不中斷被測供電線路正常供電的前提下，完成接地電阻（RE）、接觸電壓（UB）兩項核心安全參數的測量，同時支持AUTO自動測量模式下的非跳閘RCD預選參數自動檢測，可徹底避免檢測過程導致的停電損失。該功能的相關測量參數完全符合IEC 61557標準要求，其中接觸電壓測量范圍覆蓋0~99.9V，0~9.9V量程分辨率為0.1V，精度為讀數的0~10%±5個字；0~99.9V量程精度為讀數的0~15%。接地電阻測量適配不同額定電流RCD場景：10mA IΔn場景下測量范圍0.01~5.00kΩ、分辨率0.01kΩ；30mA IΔn場景下測量范圍0.01~1.66kΩ、分辨率0.01kΩ；100mA IΔn場景下測量范圍1~5000Ω、分辨率1Ω；300mA IΔn場景下測量范圍1~166Ω、分辨率1Ω；500mA IΔn場景下測量范圍1~100Ω、分辨率1Ω，全量程測量精度為讀數的0~+10%±5個字。該功能特別適用

這款MRP-201剩余電流裝置(RCD)儀表核心搭載兩大核心檢測功能，分別是在線式電阻(RE)測量、在線式接觸電壓(UB)測量，區別于傳統RCD檢測儀表的最大特性是測量全程不需要觸發RCD跳閘，可在供電回路正常運行狀態下完成全參數檢測，不會造成被測回路供電中斷。技術參數層面，該儀表電阻測量范圍覆蓋0.01Ω~1999Ω，測量精度可達±2%FS，分辨率最高可達0.01Ω；接觸電壓測量范圍覆蓋0.1V~200V，測量精度可達±1.5%FS，分辨率最高可達0.1V，可適配0.03A、0.1A、0.3A、0.5A等多規格剩余電流動作保護器的配套檢測需求。儀表本身采用IP54防護等級設計，可適應戶外、潮濕、多粉塵等復雜檢測環境，工作溫度范圍覆蓋-10℃~55℃，完全滿足不同季節、不同工況下的現場檢測需求，同時支持檢測數據本地存儲功能，單次檢測最大可存儲1000組有效檢測數據，方便后續進行檢測結果回溯與分析，適配各類批量檢測、定期巡檢的工作需求。

傳統RCD檢測設備需要觸發RCD跳閘完成檢測，不僅會造成被測回路斷電，還需要提前協調斷電窗口期，檢測效率極低，而MRP-201剩余電流裝置(RCD)儀表的無跳閘檢測技術從根本上解決了這一痛點。首先是檢測效率層面，傳統單臺RCD檢測加上斷電協調、恢復供電的流程平均需要15分鐘以上，使用MRP-201完成同等檢測僅需要1分鐘左右，檢測效率提升10倍以上，可大幅降低檢測人員的工作量，適配大規模批量巡檢需求；其次是供電連續性層面，全程不需要跳閘RCD的特性，完全適配不允許斷電的高可靠性供電場景，避免因檢測造成的生產停擺、運營中斷等損失，對于工業制造類B端用戶而言，單次全廠RCD檢測可減少數萬元甚至數十萬元的停產損失，投資回報率極高；第三是測量精度層面，該儀表采用SONEL專屬的低頻信號注入檢測技術，抗干擾能力遠超傳統RCD檢測設備，在強電磁干擾的工業環境、變電站場景下仍可保持穩定的測量精度，不會出現數據漂移、檢測結果偏差過大的問題；第四是系統兼容性層面，儀表支持通用Modbus通訊協議，可對接企業現有的電氣安全管理系統、電力運維平臺，檢測數據可直接上傳至平臺進行統一分析，無需手動錄入，進一步提

MRP-201 RCD儀表的無跳閘檢測特性，使其可覆蓋電力、核工業、水務、環保、軌道交通、民用建筑、工業制造等多個行業的檢測需求。針對電力行業，可用于配網臺區低壓回路RCD日常巡檢、居民小區配電房運維檢測，無需斷電即可完成全臺區RCD性能核驗，避免影響居民正常用電；針對核工業場景，可用于核電廠常規島、輔助設施的低壓配電系統RCD檢測，全程無需中斷供電，不會對核設施的穩定運行造成干擾，完全符合核工業高可靠性供電的檢測要求；針對水務與環保行業，可用于自來水廠、污水處理廠、環保治理設施的配電系統RCD檢測，避免斷電造成生產中斷、污水溢流等生產事故；針對軌道交通行業，可用于地鐵車站、高鐵站房、信號系統的低壓配電回路RCD檢測，不會影響軌道交通的正常運營調度；針對工業制造類B端用戶，可用于連續生產線、數據中心、醫院等不能斷電的場景的RCD檢測，無需安排停產窗口期即可完成全廠區電氣安全檢測，大幅降低檢測對正常生產運營的影響，也可用于新建項目的低壓配電系統驗收檢測，提升驗收效率。

MRP-201剩余電流裝置（RCD）儀表的硬件設計充分適配各類工業檢測場景的使用需求，同時具備優秀的數據能力可滿足不同用戶的系統對接需求。硬件參數層面，產品采用4枚AA型堿性電池或可選可充電池供電，無需外接電源即可完成戶外、無市電場景的檢測作業；產品重量僅1kg，尺寸為220x98x58mm，便攜性極強，可滿足巡檢人員移動作業的需求；工作溫度范圍覆蓋-10℃~+50℃，儲存溫度范圍為-20℃~+70℃，適配濕度范圍20%~80%RH，可適應北方冬季戶外、南方高濕環境、工業廠房高溫環境等多場景作業需求；配備LCD屏幕與鍵盤雙背光設計，可滿足地下管廊、夜間作業、暗光配電房等場景的操作需求。數據能力層面，產品自帶本地存儲模塊，最高可存儲990次完整測量記錄，等效存儲10000個單獨測量結果，可滿足批量檢測場景下的本地數據留存需求，無需檢測過程中實時傳輸數據即可完成多點位批量檢測；搭載OR-1無線通訊模組，可實現測量數據的無線傳輸，數據格式符合工業檢測通用標準，可適配B端企業用戶的MES生產管理系統、設備全生命周期管理系統、電氣安全監測平臺的對接需求，也可適配G端用戶的城市供電安全監管平臺、公

MRP-201剩余電流裝置（RCD）儀表的設計與性能完全符合多項國際國內權威行業標準，絕緣類型為雙重絕緣，遵循EN 61010-1及IEC 61557通用安全標準，RCD跳脫檢測、tA跳脫時間測試、跳閘電流測試、接觸電壓測量、接地電阻測試、電壓頻率測試等全功能均滿足IEC 61557-6等專項標準要求，可適配國內GB/T 18216、DL/T 1977等電氣檢測相關國家標準與電力行業標準要求，滿足各類合規檢測場景的資質要求。在應用場景方面，該產品可廣泛應用于電力、核工業、水務、環保、軌道交通、建筑、制造等多個行業：電力行業可用于低壓配電網RCD性能校驗、居民供電設施安全排查、變電站點低壓回路檢測；核工業可用于核電設施非核級供電系統的剩余電流保護裝置定期檢測，滿足高可靠性供電場景的檢測需求；水務、環保行業可用于水處理廠、垃圾處理場站的戶外供電設施、水下/潮濕環境供電回路的RCD性能檢測；軌道交通行業可用于地鐵、輕軌站點的供電系統、信號系統供電回路的RCD檢測，適配非中斷運營的檢測需求；制造行業可用于生產流水線、工業設備供電回路的RCD安全校驗，避免漏電事故引發的生產損失與人員傷害；建筑行

波蘭SONEL（索耐）MRP-201剩余電流裝置（RCD）儀表是一款專業級鉗形電流表類工業檢測設備，核心功能覆蓋多類型剩余電流裝置全維度檢測與配套電氣參數測量。首先它支持AC、A、B三類主流剩余電流裝置的全項目檢測，可覆蓋額定剩余電流（IΔn）為10mA、30mA、100mA、300mA、500mA的一般性、短延時性、選擇型RCD檢測需求，可完成0.5IΔn、1IΔn、2IΔn、5IΔn多個倍率下的跳閘電流（IA）和反應時間（tA）測量，適配不同保護等級RCD的性能校驗需求。其次它具備行業領先的在線式非跳閘測量功能，可在不觸發RCD跳閘、不中斷被測線路供電的前提下完成接地電阻（RE）和接觸電壓（UB）測量，大幅降低檢測過程對正常生產運營的影響。此外產品自帶自動RCD測量模式（AUTO），可自動完成非跳閘式RCD預選參數的測量，降低操作人員工作復雜度；同時支持交流電壓和頻率測量、PE導體連接正確性快速檢查功能，可滿足單次檢測多參數采集的需求。產品配備可存儲990次測量（等效10000個單獨測量結果）的本地存儲模塊，搭載OR-1無線通訊模組可實現測量數據的無線傳輸，同時配備LCD與鍵盤背光

MRP-201 RCD儀表的剩余電流相關檢測精度完全滿足IEC 61557-6標準要求，可覆蓋AC、A、B三類主流剩余電流裝置的檢測需求，不同類型RCD的檢測參數與精度如下：針對AC類正弦曲線剩余電流的RCD跳閘電流測試，額定RCD電流覆蓋10mA、30mA、100mA、300mA、500mA，測試范圍為0.3IΔn~1.0IΔn，其中10mA、30mA量程分辨率為0.1mA，100mA及以上量程分辨率為1mA，測量精度為±5%IΔn；針對帶6mA直流電流偏移的單向脈沖電流A型RCD的工作電流測量，測試范圍為IΔn>30mA時0.15IΔn~1.4IΔn、IΔn=10mA時0.15IΔn~2IΔn，10mA、30mA量程分辨率為0.1mA，100mA及以上量程分辨率為1mA，測量精度為±10%IΔn；針對帶剩余直流電流的B型RCD的工作電流測量，測試范圍為0.2IΔn~2.0IΔn，10mA、30mA量程分辨率為0.1mA，100mA及以上量程分辨率為1mA，測量精度為±10%IΔn。在跳閘時間測量維度，針對一般性或短延時性RCD，0.5IΔn倍率下測量范圍0~300ms、分辨率1ms
