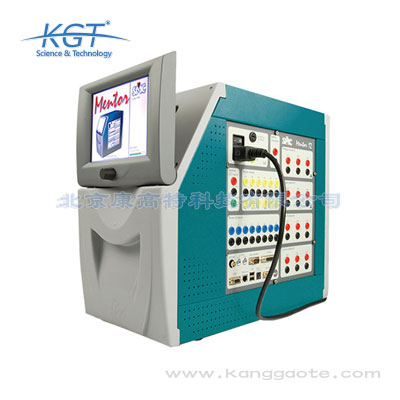

MENTOR 12通用繼電保護測試系統

MENTOR 12通用繼電保護測試系統支持獨立工作、PC連接工作兩種模式，操作邏輯完全貼合電力運維人員的使用習慣，便捷性表現優異。首先是獨立工作模式，無需外接任何PC設備即可開展全功能檢測，設備內置Windows? CE操作系統，配備超大尺寸TFT彩色高敏觸摸面板，所有測試功能、參數都可通過觸摸屏點擊、拖拽完成設置，搭配的物理旋鈕可實現電流、電壓輸出值的快速微調，無需輸入數字即可完成精度調校；設備內置多套預設的標準化測試流程，涵蓋運維巡檢、故障檢測、絕緣測試、新站驗收等常見場景的測試方案，操作人員只需一鍵選擇對應場景的測試模板，即可自動完成參數配置，無需手動設置復雜的測試邏輯，測試過程中數據會實時圖像化展示，可直觀查看電流、電壓變化曲線和繼電保護裝置的動作反饋，現場即可完成測試結果的初步判斷。其次是PC連接工作模式，可通過專用通訊接口連接上位機，支持更復雜的自定義測試流程編輯、多設備聯動測試、批量測試數據導出分析等功能，適合實驗室場景下的深度檢測、研發測試需求。兩種模式的切換無需額外配置，連接PC即可自動識別切換，操作門檻低，無需長時間專業培訓即可上手使用。

MENTOR 12通用繼電保護測試系統的設計、生產、檢測全流程嚴格匹配電力行業的各類標準要求，符合三類核心標準體系：第一類是國際標準，完全符合IEC（國際電工委員會）發布的繼電保護測試相關標準，檢測數據的精度、格式滿足國際電力項目的檢測要求，可用于涉外電力工程的驗收檢測工作；第二類是國家標準，符合GB/T 7261《繼電保護和安全自動裝置基本試驗方法》、GB/T 14598《量度繼電器和保護裝置》系列國家標準的要求，測試結果可直接作為國內電力項目驗收、合規檢查的有效依據；第三類是電力行業標準，符合DL/T 624《繼電保護微機型試驗裝置技術條件》、DL/T 995《繼電保護和安全自動裝置檢驗規程》等電力行業標準的要求，適配國家電網、南方電網的標準化檢測流程，檢測報告格式無需調整即可直接接入電網的設備管理體系。該設備的標準覆蓋度滿足所有國內電力場景的檢測合規要求，不管是市場化的電力項目還是政府主導的公共電力設施建設項目，都可匹配其標準符合性要求。

MENTOR 12通用繼電保護測試系統的測試覆蓋范圍極廣，支持全品類電力二次保護設備、計量設備的檢測需求，完全支持多類型繼電保護器的檢測。首先核心測試對象是各類繼電保護裝置，涵蓋傳統電磁型繼電保護器、常規微機型繼電保護器、智能變電站用新一代繼電保護器等全品類，支持線路保護裝置、主變保護裝置、電容器保護裝置、電抗器保護裝置、備自投裝置、安全自動裝置、故障錄波裝置等各類電力二次保護設備的全功能檢測，可校驗其動作閾值、響應時間、邏輯可靠性、抗干擾能力等核心性能指標；其次支持各類電力計量設備的校準，包括電流互感器、電壓互感器、霍爾電流傳感器、霍爾電壓傳感器、高精度電流表、電壓表、功率表、電能表等計量類設備的精度校準，0.02%的測量精度可滿足0.2級及以上精度計量設備的校準需求；此外還支持二次控制回路、信號回路的絕緣性能測試、故障點定位測試，可排查回路的接線錯誤、絕緣劣化、接觸不良等隱患。該設備無需額外增加適配模塊，即可覆蓋傳統變電站、智能變電站、火電、水電、新能源電站等所有電力場景的設備檢測需求，適配目前國內電力系統在用的所有主流品牌繼電保護裝置。

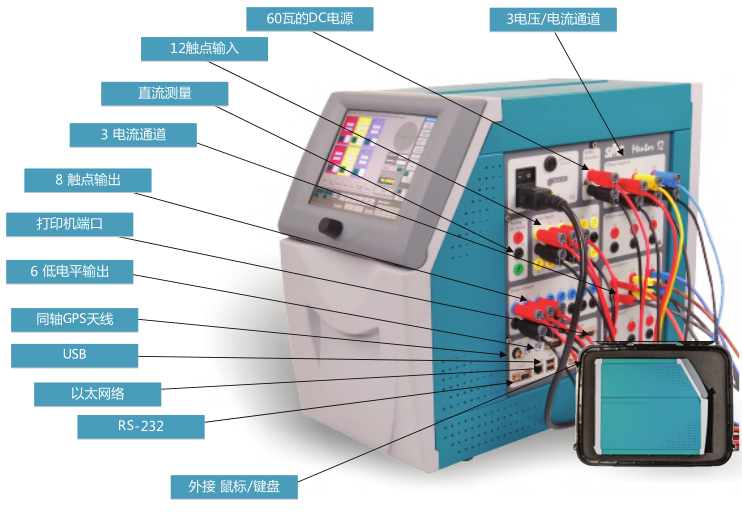

MENTOR 12是西班牙SMC推出的工業級三相繼電保護測試儀，屬于專業繼電保護檢測設備，核心功能覆蓋全類型繼電保護裝置測試需求，可支持機電繼電器、靜態繼電器、數字保護IEDs（數字繼電器）的性能檢測，同時可開展單相/三相繼電器測試、繼電傳感器校準、保護方案驗證、端到端聯動測試等多類檢測任務。核心技術參數方面，硬件集成12個即插即用的電壓/電流發生器，配置12個觸點輸入+8個觸點輸出，可同時支撐兩個完整三相系統的同步測試；電壓通道可選3/4/6路配置，交流輸出范圍0-150Vac、直流輸出范圍0-212Vdc，測量精度可達0.1%讀數±0.03%滿量程（20-30℃、50Hz工況下），分辨率達1mV/1mA；電流通道可選3/4/6路配置，交流輸出范圍0-25Aac、直流輸出范圍0-9Adc，精度同樣為0.1%讀數±0.03%滿量程，分辨率達1mA；頻率覆蓋范圍為DC到2kHz，瞬態測試范圍支持DC到3kHz，頻率分辨率5μHz，相位測量精度可達0.1°；額外配置6路低電平模擬輸出，電平范圍0-10Vpk，精度0.07%，可滿足各類傳感器的保護測試需求。設備搭載Windows CE操作系

MENTOR 12三相繼電保護測試儀的應用場景覆蓋電力行業全鏈路的檢測需求，核心適用場景包括四類：第一類是運維巡檢場景，適用于10kV-1000kV電壓等級的變電站、換流站、輸電線路的定期巡檢，可現場完成繼電保護裝置的動作閾值、響應時間、邏輯可靠性測試，也可用于電廠發電機組、主變、出線間隔的日常運維檢測，無需復雜部署即可快速完成現場檢測；第二類是故障檢測場景，可精準模擬單相接地、兩相短路、三相短路、零序過流等各類電力故障，快速排查繼電保護裝置的動作異常問題，定位二次回路的故障點，為電力故障搶修提供數據支撐；第三類是絕緣測試場景，可對繼電保護裝置、二次控制回路開展絕緣性能檢測，精準識別絕緣劣化隱患，提前防控因絕緣失效導致的電力事故；第四類是環境評估場景，可采集不同溫濕度、電磁干擾、海拔環境下的繼電保護裝置運行參數，為電力設備的環境適應性評估、新站投運前的驗收檢測提供準確的檢測數據。此外該設備也可用于電力實驗室的設備校準、新型繼電保護裝置的研發測試等場景。

MENTOR 12通用繼電保護測試系統是一體化設計的三相繼電保護測試儀，可覆蓋電力行業全鏈條的繼電保護檢測場景。首先是變電站運維檢測場景，可針對變電站內不同電壓等級的機電繼電器、靜態繼電器、數字保護IEDs開展全性能測試，支持單相、三相繼電器的動作特性測試、動作時間校驗、動作值誤差檢測，也可完成整套保護方案的模擬驗證、不同間隔保護裝置的端到端聯動測試，保障變電站繼電保護系統的動作可靠性；其次是繼電傳感器校準場景，設備配備專用低電流和直流電壓測試輸入，可實現0.02%的超高校準精度，可對電壓互感器、電流互感器、各類繼電傳感器以及其他電工儀表開展高精度校準工作，保障傳感器輸出數據的準確性；第三是電力設備生產制造場景，可應用于繼電保護裝置生產企業的出廠性能檢測環節，支持直接測試和預編程測試兩種模式，可批量開展保護裝置的性能校驗，提升檢測效率，降低生產環節的檢測成本；第四是現場臨時檢測場景，設備采用一體化集成設計，所有組件集成在帶滾輪和手柄的抗沖ABS保護箱內，硬件結構牢固，可適應戶外、野外變電站的高溫、高濕、高粉塵等惡劣檢測環境，無需額外配套輔助設備即可快速開展現場檢測工作，滿足應急檢測、臨

MENTOR 12通用繼電保護測試系統在交互設計和系統兼容性上充分適配不同檢測人員的使用習慣和各類電力系統的對接需求。交互操作方面，設備搭載Windows CE操作系統，配備TFT彩色高敏觸摸面板，支持觸摸+撥輪雙控制模式，檢測人員可通過手指點擊、拖拽完成測試模塊和測試參數的交互修改，也可通過旋鈕快速調節測試數值，操作邏輯符合常規電力檢測設備的使用習慣，無需復雜培訓即可快速上手；測試過程中所有測量結果可實時在控制界面上進行圖像化顯示，便于檢測人員直觀查看測試數據的變化趨勢，主菜單支持一鍵觸發測試，也可預先設置測試流程實現自動化測試，大幅提升檢測效率。系統兼容性方面，設備支持獨立工作和連接PC工作兩種模式，配備RS232、2路USB、以太網、并行、PS2、VGA等全類型通信接口，可直接對接各類電力運維管理系統、檢測數據管理平臺，實現測試數據的自動上傳同步；支持本地測試和遠程測試雙模式，可通過互聯網實現設備的功能更新，適配電力企業的數字化、智能化運維體系；另外設備可選配內部GPS模塊，可實現跨區域的同步測試需求，完全兼容不同規模、不同數字化程度的電力系統的檢測對接要求，無需額外開發適配接口

MENTOR 12通用繼電保護測試系統的絕緣測試和故障檢測功能基于成熟的電力測試技術原理開發，檢測結果的可靠性已經過大量電力場景驗證。絕緣測試的技術原理為：設備通過高精度信號發生模塊輸出穩定的低電流、直流電壓測試信號，將測試信號施加到繼電保護裝置、二次回路的絕緣測試點，通過高靈敏度采集模塊采集回路中的泄露電流數值，內置的算法會根據施加的測試電壓、采集到的泄露電流自動計算被測對象的絕緣電阻值，將計算結果與標準閾值進行對比，即可判斷絕緣性能是否符合要求；其0.02%的測量精度可捕捉微安級的泄露電流變化，可識別早期的絕緣劣化隱患，遠高于常規絕緣測試設備的檢測靈敏度。故障檢測的技術原理為：設備通過12個高精度電壓/電流發生器，根據設置的故障參數精準模擬不同類型的電力系統故障，比如單相接地故障、兩相短路故障、三相短路故障、零序過流故障、電壓突降故障、頻率異常故障等，輸出符合故障特征的電流、電壓信號到被測繼電保護裝置，通過觸點輸入接口采集繼電保護裝置的動作信號、動作時間、動作閾值等參數，將采集到的參數與預設的標準動作參數進行對比，即可判斷繼電保護裝置的動作邏輯是否正常，是否可以在故障發生時準確動作

MENTOR 12三相繼電保護測試儀的基礎測量精度可達0.02%，屬于目前繼電保護測試設備領域的第一梯隊精度等級，可滿足絕大多數高精度電力檢測場景的需求：首先是高精度繼電保護裝置校驗場景，可對0.2級及以上精度等級的微機型繼電保護器、智能繼電保護器開展全性能校驗，比如特高壓變電站的關口計量點繼電保護裝置、核電廠配套電力系統的安全保護裝置，其0.02%的精度不會引入額外的檢測誤差，可真實反映被測裝置的性能水平；其次是電力儀表校準場景，可通過低電流和直流電壓測試輸入，對電流傳感器、電壓傳感器、高精度電力電流表、電壓表、功率表等計量類設備開展校準，校準數據的誤差控制在允許范圍內，無需送外校準即可完成現場儀表的精度核驗；第三是故障模擬測試場景，可精準輸出設定值的故障電流、故障電壓信號，誤差控制在0.02%以內，可準確捕捉繼電保護裝置的動作閾值、動作時間，誤差精度達微秒級，適用于新型繼電保護裝置的研發測試、保護邏輯驗證等高精度需求場景；第四是絕緣性能檢測場景，可精準采集微安級的泄露電流，準確計算二次回路的絕緣電阻值，識別早期的絕緣劣化隱患，適合高可靠性要求的電力設施的絕緣檢測需求。

MENTOR 12三相繼電保護測試儀的接口配置兼顧了現場測試需求和數字化系統對接需求，可滿足各類多設備、多系統的對接要求。硬件接口方面，配備12個即插即用的電壓/電流發生器接口、12個觸點輸入接口、8個觸點輸出接口，可同時對接兩個完整的三相繼電保護系統，一次接線即可完成同一間隔多臺保護裝置的并行測試；支持多臺設備級聯擴展測試通道，最多可擴展至數十個測試通道，滿足大規模變電站全間隔同時檢測的需求，無需多次接線調整。通訊接口方面，支持電力行業通用的IEC 61850、Modbus等標準通訊協議，可直接對接電網、電廠的生產管理系統、設備狀態監測系統，測試數據可按照標準格式自動上傳，無需人工錄入，適配電力系統的數字化管理要求；也可對接政府主導的電力安全監管平臺、設備全生命周期管理平臺，實現檢測數據的自動歸集，符合智慧電力、數字化政務的建設要求。此外該設備還支持與其他電力檢測設備的聯動對接，比如與局部放電檢測儀、絕緣電阻測試儀、電能質量分析儀等設備共享測試數據，實現電力設備運行狀態的綜合評估，無需額外的二次開發即可完成系統對接，不管是B端電力企業的自有管理系統還是G端政府監管平臺都可無縫適配。

MENTOR 12通用繼電保護測試系統作為高端三相繼電保護測試儀，在測量精度上處于行業領先水平，可滿足各類高要求的繼電保護測試需求。常規測試精度方面，電壓、電流通道的測量精度可達0.1%讀數±0.03%滿量程（20-30℃、50Hz工況下），頻率測量精度可達1ppm，相位測量精度可達0.1°，低電平模擬輸出精度可達0.07%，完全滿足各類常規繼電器、保護IEDs的性能測試要求；針對傳感器校準類特殊需求，設備配備專用的低電流和直流電壓測試輸入，直流電壓、直流電流測量的精度可達0.02%，可實現各類繼電傳感器、電工儀表的高精度校準。特殊測試支持方面，首先設備內置電池模擬器，可提供48V、125V、250V多檔位直流電源輸出，功率60W，可直接為繼電器供電，無需額外配置直流電源設備即可開展完整的繼電器測試；其次配備6個低電平信號源，可輸出0-10Vpk的低電平模擬信號，滿足各類傳感器的保護測試需求；另外設備支持0.1Hz到2kHz的寬頻率范圍測試，瞬態測試范圍可覆蓋DC到3kHz，可適配各類新型繼電保護裝置的高頻、瞬態測試需求；設備的12個觸點輸入最高可支持100kHz的采樣率，可準確捕捉微

使用MENTOR 12通用繼電保護測試系統開展現場檢測時，需要圍繞測試前配置、測試過程管控、測試環境適配三個維度落實相關技術要點，保障檢測結果的準確性。首先在測試前配置環節，要先確認被測對象的類型，若測試對象為機電繼電器、靜態繼電器或數字繼電器IEDs，需要在測試軟件中選擇對應的測試模板，同時根據測試回路的實際情況選擇單相測試或三相測試模式，避免因模式錯配引發的測試結果偏差。如果檢測內容為繼電傳感器校準，需要提前在系統中錄入被測傳感器的額定參數、精度等級、量程范圍等信息，確保校準結果的有效性，避免因參數錯配導致的校準誤差。如果檢測內容為保護方案驗證或端到端測試，需要提前在系統中導入對應項目的繼電保護策略配置文件，確保測試邏輯與實際應用場景的保護邏輯一致，真實還原保護系統的運行環境。其次在測試過程管控環節，要按照內置軟件的操作指引逐步開展測試，不要隨意跳過測試步驟，避免因操作流程不規范引發的測試數據失真，若測試過程中出現數據異常要及時停止測試，排查參數配置、接線連接等環節的問題后再繼續測試。第三在測試環境適配層面，雖然該設備的硬件結構牢固，可應對各類惡劣現場檢測環境，但仍需將設備放置在平
