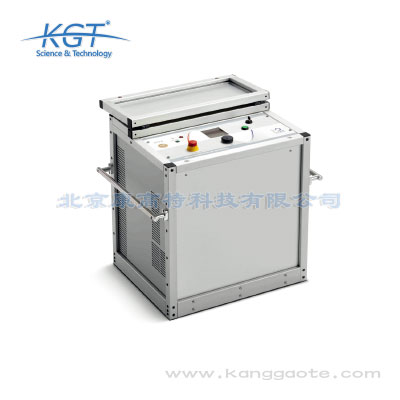

HV94-4 VLF高壓檢測裝置

使用HV94-4 VLF高壓檢測裝置開展現場檢測首先需滿足環境條件要求：設備運行環境溫度需在-10℃到+50℃之間，存放環境溫度需控制在-25℃到+70℃之間，運行環境濕度需保持在5%-85%無凝結狀態，避免在潮濕凝露、超出溫度范圍的環境下開展檢測作業，保障測量精度與設備運行穩定性。該設備的現場檢測技術優勢十分突出：首先是安全性優勢，內置雙獨立自動放電設備，搭配12kV 50Hz回授保護系統，可同時保障操作人員與設備本身的安全，降低高壓作業風險；其次是檢測精度優勢，設備輸出的純正弦波電壓不受負載影響，電壓、電流測量精度均達±1%，可實時通過示波器顯示輸出電壓，同步完成擊穿電壓、負載電阻/容抗檢測，檢測結果精準可靠；第三是作業便捷性優勢，設備采用干性無油系統設計，結構緊湊重量輕，現場作業無需外接計算機，可提前設置可編程檢測序列，檢測完成后即可通過USB導出數據，配合b2 Control Center軟件快速生成檢測報告，大幅提升現場作業效率；第四是場景適配優勢，支持AC VLF、DC、故障跳閘模式、絕緣護套檢測等多輸出模式，可適配不同類型的檢測需求，無需更換設備即可完成多場景檢測作業，是

HV94-4 VLF高壓檢測裝置是奧地利B2品牌的便攜式0.1Hz超低頻電纜檢測系統，核心功能覆蓋多類型高壓檢測需求，支持VLF純正弦波電壓輸出、VLF矩形波電壓輸出、DC電壓輸出、絕緣護套檢測、絕緣護套缺陷定位、真空瓶檢測六大核心檢測模式。核心技術參數方面，該設備輸出電壓覆蓋多檔位，正弦波輸出為0-94kV peak、66kV rms，DC輸出為±0-90kV，方波輸出為0-90kV，電壓測量精度達±1%，分辨率為0.1kV；輸出電流范圍0-65mA，電流分辨率1μA，測量精度±1%，阻抗檢測范圍覆蓋0.1MΩ到5GΩ；輸出頻率可在0.01Hz到0.1Hz之間以0.01Hz步進調節，默認0.1Hz支持自動頻率適配。該設備采用干性檢測系統設計，無加注油組件，可實現無限制連續工作循環，最大檢測容抗達10μF，不同頻率下負載適配能力分別為0.1Hz@66kV rms可帶0.85μF負載、0.05Hz@61kV rms可帶1.0μF負載、0.01Hz@66kV rms可帶8.5μF負載。設備內置雙放電設備（DDD?），配備12kV 50Hz回授保護系統，內置內存可存儲50條檢測記錄，支持US

HV94-4 VLF高壓檢測裝置的核心適配行業為電力行業與軌道交通行業，可覆蓋多類細分檢測場景。電力行業場景下，可用于電網公司的輸配電線路日常運維巡檢、高壓電纜預防性試驗與交接試驗、電廠發電機組配套高壓電纜的故障檢測、變電站斷路器真空滅弧室的真空瓶檢測、輸配電線路周邊的環境評估、高壓設備絕緣性能測試、配套輻射監測與氣體檢測的數據聯動核驗，還可用于電力施工單位的新建線路驗收檢測。軌道交通行業場景下，可用于城市地鐵、市域鐵路、干線鐵路的牽引供電系統電纜巡檢、接觸網配套絕緣部件的耐壓測試、車輛段高壓供電線路的故障排查、地下隧道內電纜的絕緣護套缺陷定位、高鐵站房高壓配電系統的定期絕緣檢測。設備的干性輕量化設計適配戶外、隧道等多環境作業需求，大負載檢測能力可支持長距離電纜的一次性檢測，無需分段作業，大幅提升全場景檢測效率。

HV94-4 VLF高壓檢測裝置配備三重獨立安全防護設計，完全適配電力變電站、軌道交通牽引變電所等高風險高壓檢測場景的作業要求。第一重是雙重獨立接地系統，同時配置電子放電接地與機械放電接地兩個獨立接地通路，即使其中一個通路出現接觸異常，另一個通路依然可以在10毫秒內快速釋放設備與被測回路的殘余高壓，避免操作人員觸電，符合高壓作業的安全規范要求；第二重是12kV回授保護系統，設備內置實時電壓、電流監測模塊，當檢測回路出現異常過電壓、過電流、短路等情況時，會在微秒級觸發停機保護，同時自動啟動全回路放電，避免設備損壞與人員傷害；第三重是高壓連接器絕緣防護設計，設備的HV高壓連接器采用全絕緣封裝設計，插拔過程中不會裸露高壓帶電部件，對接不同長度的高壓檢測電纜時也能保證絕緣性能，避免對接過程中的觸電風險。上述安全設計均通過IEC高壓設備安全認證，可完全覆蓋10kV、35kV電壓等級的高壓檢測場景的安全需求，降低作業風險。

HV94-4 hipot便攜式VLF電纜檢測系統的適用行業覆蓋電力、核工業、水務、環保、軌道交通、大型工礦等多個領域，適配多種現場作業場景。在電力行業，可用于配電網運維部門的中壓電纜預防性試驗、新敷設中壓電纜的交接驗收試驗、電纜故障修復后的性能復核試驗；在核工業領域，可用于核電廠區、核燃料加工廠區的廠用電中壓電纜絕緣性能定期檢測，滿足核級設施供電系統的高可靠性檢測要求；在水務與環保行業，可用于市政供水泵站、污水處理廠、危廢處置場站的供電中壓電纜檢測，保障公用基礎設施的供電穩定性；在軌道交通行業，可用于地鐵、市域鐵路的牽引供電系統、車站供電系統的中壓電纜定期檢測，降低線路故障停運風險；在大型工礦企業，可用于自備電網、生產供電回路的中壓電纜檢測，保障生產作業連續性。該設備的便攜式設計適配戶外露天、電纜管溝、地下車站、狹窄廠房等多種復雜作業環境，無需復雜的吊裝配套設備即可快速開展檢測作業。

使用HV94-4 0.1Hz VLF電纜檢測系統開展作業時，需嚴格遵循高電壓試驗相關規范要求，注意以下技術要點。首先是作業前的準備階段，需確認被檢測中壓電纜已完全脫離供電回路，完成充分放電，拆除所有與被測電纜連接的其他電氣設備，在作業區域周邊設置符合安全距離要求的警示隔離區域，確認設備接地端與現場接地網可靠連接，接地電阻需≤4Ω。其次是參數設置階段，需根據被測電纜的額定電壓等級、絕緣類型設置對應的試驗參數：10kV交聯聚乙烯電纜試驗電壓設置為2U0即17.4kV，35kV交聯聚乙烯電纜試驗電壓設置為1.7U0即30.4kV，試驗時長按照DL/T 596《電力設備預防性試驗規程》要求設置為15分鐘，老舊電纜可根據需求延長至30分鐘。檢測過程中需實時監測設備輸出電壓、介質損耗值、局部放電量的變化情況，若出現參數異常波動、擊穿報警等情況，需立即停止升壓，降壓至零后排查被測電纜的缺陷問題。檢測完成后需先控制設備降壓至零，啟動自動放電程序完成電纜放電，確認放電完成后再拆除試驗接線。設備使用環境需滿足溫度-10℃~45℃、相對濕度≤85%的要求，避免在強電磁干擾、易燃易爆氣體環境下開展作業，保障檢

HV94-4 VLF高壓檢測裝置針對軌道交通行業的特殊檢測需求有四類專屬適配性優勢。第一是便攜性適配，軌道交通檢測場景多為地下隧道、高架線路，需要頻繁移動設備，這款設備采用干性系統設計，重量輕結構緊湊，運維人員可獨立攜帶進出隧道，不需要大型吊裝設備，適配天窗期短、作業范圍大的巡檢需求；第二是長距離檢測適配，軌道交通牽引供電電纜通常單段長度可達10km以上，這款設備最高10μF的檢測負載能力，可直接完成單段15km以內的牽引電纜全段檢測，不需要分段測試，大幅提升天窗期內的檢測效率，可在常規4小時天窗期內完成整條線路的檢測；第三是復雜環境適配，隧道內通常濕度高、粉塵大，干性系統無油液組件，不會因為溫濕度變化影響性能，整機密封設計可抵御粉塵、水汽侵入，可在隧道內高濕度環境下長時間穩定運行；第四是故障定位適配，軌道交通電纜多敷設在隧道壁或者電纜溝內，故障排查難度大，設備的絕緣護套缺陷定位功能可將故障點位置誤差控制在1米范圍內，避免大面積開挖隧道壁或者掀開電纜溝蓋板，大幅降低故障排查成本與時間，完全適配軌道交通行業的運維巡檢、故障檢測需求。

HV94-4 VLF高壓檢測裝置的核心應用行業覆蓋電網、電廠、軌道交通三大核心領域，同時可適配各類涉及中高壓電纜運維的工業場景。針對電網行業，可用于各級輸配電網中壓電纜的入網驗收檢測、定期耐壓檢測、絕緣性能評估，快速排查電纜絕緣老化、隱性缺陷等問題，降低電網運行故障風險；針對電廠場景，可用于廠內供電電纜、發電機組配套高壓電纜的日常巡檢、檢修后性能核驗，同時支持電廠開關設備真空瓶的性能檢測，覆蓋廠內多類型高壓電氣設備的檢測需求；針對軌道交通行業，可用于地鐵、輕軌線路的供電接觸網配套電纜、站點供電電纜的定期檢測，保障軌道交通供電系統的穩定運行。此外該設備也適用于各類工業企業的自備電網、高壓供電線路的日常檢測場景。設備采用便攜式緊湊設計，尺寸為650*445*610mm（不含提手），重量128kg，現場作業無需外接計算機，檢測完成后即可通過USB導出數據開展后續分析，適配野外、地下廊道、高空作業等多類型復雜現場檢測環境，同時支持可編程檢測序列設置，可大幅提升批量檢測場景的工作效率。

使用HV94-4 VLF高壓檢測裝置進行絕緣測試時，需要遵循以下技術注意事項保障檢測精度與作業安全。首先是檢測前準備，需要確認被測設備已經完全斷電，且完成至少3次充分放電處理，避免被測回路殘余電壓影響檢測結果或者觸發設備保護機制；其次是參數設置，需要根據被測電纜的電壓等級、等效電容值選擇對應的輸出電壓模式和參數，比如35kV電纜的預防性耐壓試驗需要選擇VLF純正弦波輸出模式，設置輸出電壓為66kV rms，檢測時長按照DL/T 474.4行業標準要求設置為15分鐘，被測電纜的等效電容不可超過10μF的設備額定負載，避免設備過載影響輸出精度；第三是接線要求，連接高壓檢測電纜時，需要確認HV高壓連接器已經完全鎖緊，避免出現接觸不良導致的檢測數據誤差或者絕緣擊穿風險，設備的兩個接地端子都需要可靠連接到符合標準要求的接地網，確保雙重接地防護機制正常生效；第四是檢測后操作，檢測完成后需要等待設備完成自動放電流程，確認設備面板放電完成提示亮起后再拆卸連接線，不要提前操作，避免殘余高壓觸電；另外不要在易燃易爆氣體濃度超標的環境下使用設備，避免高壓放電引發安全風險。

HV94-4 VLF高壓檢測裝置具備完善的數據存儲與系統適配能力，可滿足B端企業與G端國有單位對檢測數據管理的需求。設備內置大容量存儲模塊，現場作業無需外接計算機即可完成全流程檢測，所有檢測數據包括輸出電壓波形、實時電流值、絕緣電阻值、故障定位坐標、檢測時長等全量信息都會自動加密存儲，不可篡改，滿足檢測數據可追溯的要求。檢測完成后可通過USB接口直接導出原始檢測數據，導出格式為電力行業通用的CSV、XML格式，支持主流電力運維分析軟件直接讀取，可直接導入現有電網、軌道交通的運維管理系統自動生成標準化檢測報告，不需要額外進行格式轉換。同時設備的通訊協議符合電力、軌道交通行業通用的通訊規范，可直接對接現有巡檢管理平臺、故障診斷系統、資產全生命周期管理系統，不需要二次開發，大幅降低用戶的系統適配成本，提升檢測數據的流轉效率，既滿足B端企業對系統兼容性、數據利用率、ROI提升的要求，也符合G端國有單位對檢測數據統一管理、合規留存的要求。

HV94-4 VLF高壓檢測裝置采用無加注油組件的干性檢測系統設計，對比傳統油浸式高壓檢測設備有四類核心技術優勢。第一是運維成本低，干性系統無需定期檢測絕緣油位、更換絕緣油，沒有油液泄漏、油質老化的風險，可大幅降低設備日常維護的時間與人力成本，適配高頻次、高負荷的日常巡檢場景；第二是便攜性強，干性系統結構緊湊、重量輕，不需要配套油液存儲、散熱組件，整體體積比同參數油浸式設備縮小40%以上，運維人員可獨立攜帶作業，適配山區電網巡檢、地鐵隧道移動巡檢等需要頻繁移動設備的場景；第三是無運行時長限制，干性系統不會出現油液升溫導致的性能下降問題，可支持長時間連續作業，適配大規模電纜普測、長距離故障定位等需要設備長時間開機的場景；第四是環境適配性強，干性系統無漏油風險，可適配對環境清潔度要求高的電廠控制室、軌道交通車輛段、地下變電站等封閉場景作業，也不會在低溫環境下出現油液凝固問題，可在-20℃到45℃的寬溫環境下穩定運行，同時不影響66kV rms的額定輸出性能與10μF的最大負載檢測能力。

在電力行業高壓電纜運維巡檢場景中，HV94-4 VLF高壓檢測裝置可覆蓋全流程檢測需求。首先是常規預防性試驗與交接試驗需求，設備的VLF純正弦波輸出模式不受負載影響，波形穩定性符合DL行業標準要求，可完成35kV及以下電壓等級電力電纜的超低頻耐壓試驗，檢測電纜絕緣層的老化、受潮、局部損傷等隱性缺陷，檢測結果可直接作為電纜性能判定的依據；其次是故障排查需求，設備支持絕緣護套檢測模式與缺陷定位模式，可精準排查電纜外護套的破損、接地故障，搭配故障定位功能可將故障點誤差控制在1米范圍內，大幅減少人工開挖排查的成本，適合地埋電纜的故障排查場景；第三是配套設備檢測需求，設備的DC電壓輸出模式可支持變電站斷路器真空滅弧室的真空瓶檢測、避雷器直流參數測試、高壓設備絕緣電阻測試等多類檢測需求，無需額外配備其他檢測設備；最后是長距離電纜檢測需求，設備最高10μF的負載檢測能力，可支持最長15km的10kV高壓電纜一次性完成全段檢測，不需要分段測試，大幅提升長距離輸配電線路的巡檢效率。
