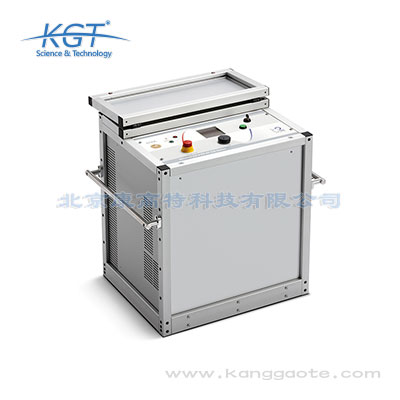

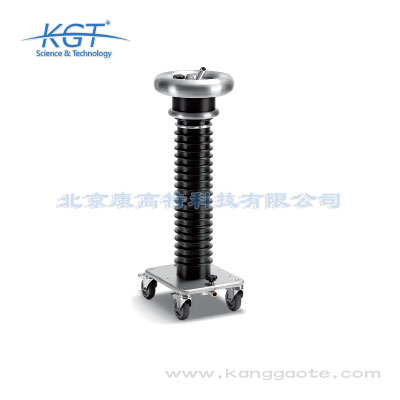

HV90-4 HV電纜診斷系統

HV90-4 HV電纜診斷系統的適用行業包括電力行業的電網公司、火力/水力/新能源電廠，還有軌道交通行業的城市地鐵、城際鐵路運營單位，核心應用場景包括四類：第一是日常運維巡檢場景，可按固定周期對在運高壓電纜開展絕緣狀態普查，采集的介電參數可作為電纜預防性維護計劃的核心依據，幫助運維單位提前識別絕緣老化隱患；第二是故障檢測場景，當電纜出現跳閘、供電異常等問題時，可快速定位故障點，判斷故障類型，縮短故障排查時長；第三是絕緣測試場景，針對新敷設電纜的交接驗收、大修后電纜的性能核驗，可開展標準化絕緣性能檢測，判斷電纜是否符合投運要求；第四是環境評估場景，針對敷設在地下管廊、潮濕山區、沿海高腐蝕區域的電纜，可評估環境因素對電纜絕緣性能的影響，為特殊區域電纜的運維策略調整提供數據支撐。該設備的輕量化設計適配戶外、地下、高空等復雜作業環境，多頻率診斷功能適配不同材質、不同敷設方式的電纜檢測需求，既可以滿足B端企業降低運維成本、提升供電可靠性的需求，也可以滿足G端電網、國有軌道交通單位落實運維規范、保障公共供電安全的管理要求。

HV90-4 HV電纜診斷系統的應用場景覆蓋多個對電氣可靠性要求較高的行業，不同行業的具體使用場景各有側重。一是電力行業，B端的發電企業、輸配電運營企業可將其用于高壓輸配電線路的日常巡檢、新建電纜工程的竣工驗收、老舊電纜的壽命評估，也可用于變電站內變壓器、轉動電機的介電性能排查，G端的電網監管單位可將其用于電力安全專項排查的檢測作業，符合DL/T電力行業標準的檢測數據可作為合規評估的依據。二是核工業，可用于核島內外供電電纜、核級電氣設備的定期介電性能檢測，適配核工業對電氣設備零隱患的高要求，檢測過程不會對核級設備造成額外損傷。三是水務和環保行業，可用于供水泵站、污水處理廠、垃圾焚燒發電廠、危廢處理站的供電電纜、水泵電機、引風機電機的介電狀況檢測，提前識別電氣隱患，避免因設備故障導致供水中斷、環保設施停運等問題。四是軌道交通行業，可用于地鐵、輕軌、市域鐵路的牽引供電電纜、接觸網配套電纜、牽引電機的定期檢測，符合軌道交通行業的運營安全規范，降低供電故障導致的運營中斷風險。此外該系統也可用于大型制造企業的自備電網、高壓生產設備的電氣檢測場景。

HV90-4 HV電纜診斷系統作為通用型高壓電纜檢測設備，可覆蓋當前電力、軌道交通領域主流的各類高壓電纜檢測需求，具體可檢測的電纜類型包括四類：第一類是交聯聚乙烯絕緣電纜，也就是常見的XL-PE電纜，該類型電纜是當前10kV、35kV、110kV等各電壓等級配網、主網電纜的主流類型，HV90-4可針對該類電纜開展絕緣老化檢測、介損分析、介電狀況診斷，準確判斷電纜的剩余使用壽命；第二類是聚乙烯絕緣PE電纜、乙丙橡膠絕緣EPR電纜，該類電纜多用于軌道交通供電系統、礦山供電系統等特殊場景，HV90-4的多頻率診斷功能可適配橡膠類絕緣材料的檢測特性，輸出準確的檢測結果；第三類是油浸紙絕緣PILC電纜，該類電纜多為早期敷設的老舊電纜，HV90-4可準確檢測該類電纜的絕緣受潮、油質劣化等問題，為老舊電纜的更換計劃提供數據支撐；第四類是短距離分支電纜，HV90-4支持最小電容≥500pF的超短電纜檢測，適配城市配網的臺區分支電纜、軌道交通站內的短距離動力電纜等常規檢測設備無法覆蓋的檢測場景。此外該設備還可針對其他采用同類絕緣材質的高壓電氣設備開展輔助檢測，進一步拓展設備的適用范圍。

使用HV90-4 HV電纜診斷系統開展高壓電纜預防性維護，可為電力、軌道交通領域的運維單位帶來顯著的管理價值和經濟效益。首先在故障防控層面，通過固定周期的檢測可提前識別電纜絕緣老化、受潮、局部放電等早期隱患，在故障發生前完成隱患處理，大幅降低非計劃停電的概率，對于B端用電企業而言，可避免因停電導致的生產停滯、設備損壞等經濟損失，投資回報率可達到常規運維模式的3倍以上；對于G端電網、軌道交通運營單位而言，可大幅提升供電可靠性，滿足公共服務領域的供電安全要求，符合國家關于電力系統可靠性提升的相關政策要求。其次在全生命周期管理層面，連續的檢測數據可形成完整的電纜健康檔案，運維單位可根據電纜的老化速率制定差異化的運維策略，避免過度運維導致的成本浪費，也可避免運維不足導致的故障風險，大幅提升運維資源的投放效率。此外該設備的輕量化設計、簡易操作模式可大幅降低預防性維護的作業成本，單人即可完成常規的檢測作業，相比傳統的大型電纜檢測設備，作業效率可提升50%以上，進一步降低預防性維護的實施門檻，幫助運維單位實現高壓電纜預防性維護的全覆蓋。

HV90-4 HV電纜診斷系統是奧地利B2品牌的專業級超低頻電纜測試設備，核心功能覆蓋高壓電纜運維巡檢、故障檢測、絕緣測試、環境評估全場景需求，核心技術優勢主要體現在以下幾個維度：第一，硬件配置領先，采用HVA系列VLF檢測裝置作為高壓電源，可輸出穩定的超低頻測試電壓，適配XL-PE、PE、EPR、PILC等各類主流高壓電纜的檢測需求，最小可檢測電容≥500pF的超短距離電纜，覆蓋常規電纜檢測設備無法覆蓋的短分支電纜檢測場景；第二，操作效率領先，采用輕量化緊湊設計，現場檢測無需復雜接線作業，檢測人員可快速完成設備部署，大幅降低現場作業的時間成本；第三，診斷能力領先，支持多頻率診斷模式，可同時完成檢測與數據分析，檢測結果通過藍牙實時傳輸至配套的TD Control Center分析軟件，可直觀生成圖形化的電纜介電狀況分析結果，自動輸出標準化檢測報告，無需人工二次整理數據。該設備既可以滿足電力B端用戶對檢測精度、作業效率的核心需求，也可適配G端用戶對標準化檢測、數據可追溯的管理要求，廣泛適用于電網、電廠、軌道交通等領域的高壓電纜檢測工作。

HV90-4 HV電纜診斷系統作為專業級高壓電纜檢測設備與電力維護工具，適用行業覆蓋電網、電廠、軌道交通等多個對電力系統穩定性要求極高的領域。具體測試場景包括：一是電網系統的高壓電纜定期巡檢場景，可對XL-PE、PE、EPR和PILC等多種材質的高壓電纜開展介電狀況檢測，快速定位存在老化、損壞隱患的電纜段，為電網運維部門的預防性維護工作提供準確的數據依據；二是電廠的電氣設備綜合檢測場景，除電纜檢測外，還可對電廠內的變壓器、轉動電機等核心電氣設備開展介電性能測試，排查設備絕緣隱患，避免非計劃停機事故的發生；三是軌道交通領域的供電線路檢測場景，可適配地鐵、城際鐵路等軌道交通沿線的高壓供電電纜檢測需求，支持戶外、隧道等復雜環境下的現場測試，輕量緊湊的設計無需大型吊裝設備即可快速完成部署；四是電力施工后的驗收檢測場景，可對新敷設的高壓電纜開展性能核驗，確保電纜性能符合設計標準，降低投運后的故障風險。設備支持多頻率診斷模式，可針對不同材質、不同長度的電纜調整測試參數，滿足多場景下的差異化測試需求。

HV90-4 HV電纜診斷系統作為專業級超低頻電纜測試設備，核心技術參數均達到行業領先水平，可滿足各類高精度檢測需求：第一，檢測適配參數方面，支持XL-PE、PE、EPR、PILC等各類絕緣材質的高壓電纜檢測，最小可檢測電纜電容≥500pF，可覆蓋超短距離分支電纜的檢測需求，適配多電壓等級的電纜檢測場景；第二，檢測功能參數方面，支持多頻率診斷模式，可根據電纜類型、檢測場景選擇適配的測試頻率，同時支持檢測與診斷同步開展，檢測完成后即可輸出初步診斷結果，無需后續二次分析；第三，數據傳輸參數方面，內置藍牙無線傳輸模塊，支持檢測數據的實時無線傳輸，傳輸距離可達10米以上，滿足現場作業時操作人員與高壓測試點的安全距離要求；第四，配套軟件參數方面，配套TD Control Center分析軟件，支持原始測量數據存儲、圖形化介電狀況分析、全自動標準化報告生成等功能，軟件輸出的數據格式符合電力行業數據規范，可直接對接各類運維管理系統。以上核心參數使得HV90-4既可滿足B端電力工程、運維企業對檢測效率、檢測精度的要求，也可滿足G端電網、國有單位對數據標準化、作業安全的要求，是當前高壓電纜檢測領域的高適

HV90-4 HV電纜診斷系統是奧地利B2品牌旗下的專業級超低頻電纜測試設備，核心功能為檢測電纜及變壓器、轉動電機等電氣設備的介電狀況，可快速明確識別損壞的高壓電纜，為高壓電纜預防性維護計劃提供精準的數據支撐。其核心技術參數如下：供電方式為2型“D”堿性電池或者NiMH電池；輸出電壓為正弦波1-64kV rms，支持頻率范圍包含0.1Hz、0.01到0.09Hz多檔可選，可適配不同材質電纜的測試需求；電壓測量分辨率為0.1kV rms，測量精度可達讀數的1%；電流測量分辨率為1μA rms，測量精度可達讀數的1%；Tan Delta（介質損耗因數）測量分辨率為1*10^-6，測量精度為±1x10^-4，可精準捕捉絕緣層的微小劣化信號；負載覆蓋范圍為標準500pF到10μF，可適配最短500pF的極短電纜檢測需求；設備尺寸為長300x寬280x高790mm，整機重量僅16kg，具備輕量緊湊的結構優勢；數據傳輸支持Bluetooth接口，可直接將檢測結果同步至配套的TD Control Center分析軟件，自動生成標準化診斷報告。設備可搭配HVA系列VLF檢測裝置作為高壓電源使用，可實現

HV90-4 HV電纜診斷系統的測量精度處于行業領先水平，可滿足從低壓到高壓全范圍的電纜及電氣設備介電性能測試需求。具體精度參數如下：電壓測量分辨率為0.1kV rms，精度可達讀數的1%，可精準捕捉測試過程中的電壓波動，確保耐壓測試過程的參數準確性；電流測量分辨率為1μA rms，精度可達讀數的1%，可識別微安級的泄漏電流變化，精準定位電纜絕緣層的微小老化隱患；Tan Delta（介質損耗因數）測量分辨率為1*10^-6，精度為±1x10^-4，可精準反映電纜絕緣的介電性能變化，提前預警早期絕緣劣化問題，避免隱患發展為運行故障。其負載覆蓋范圍為500pF到10μF，既可以檢測長度達數十公里的長距離高壓輸電電纜，也可以適配長度僅數米、電容大于500pF的極短電纜，解決了傳統電纜檢測設備無法檢測短電纜的痛點。同時設備支持0.01Hz到0.1Hz的多頻率測試模式，可針對XL-PE、PE、EPR、PILC等不同材質的電纜調整測試頻率，獲得更精準的檢測結果，可適配預防性維護、故障排查、施工驗收等各類測試場景的精度要求，幫助用戶提升檢測效率與檢測結果的可靠性。

使用HV90-4 HV電纜診斷系統開展檢測作業時，需要遵循操作規范、環境要求、參數適配三方面的注意事項，保障檢測結果的準確性和作業安全性。首先是操作規范方面，檢測前需要確認被測電纜、變壓器、轉動電機等設備處于完全斷電狀態，按照高壓作業安全規范做好現場的隔離防護措施，避免發生高壓觸電風險；接線時要對應被測設備的類型選擇對應的檢測端子，檢測電纜時接入相線和屏蔽層端子，檢測變壓器、電機時接入高壓繞組和接地端端子，避免接線錯誤導致的數據誤差。其次是環境適配方面，該系統的正常工作環境溫度范圍為-10℃到45℃，相對濕度不超過85%且無凝露，若在低溫、高濕環境下作業需要提前做好設備的溫度調控、除濕處理，避免影響內部電子元件的運行精度；檢測現場需要避開強電磁干擾源，若現場存在大型射頻設備、高壓換流站等強干擾源，需要關停干擾源或轉移到無干擾的區域后再開展檢測，保障采樣數據的穩定性。第三是參數適配方面，要根據被測設備的電壓等級調整對應的檢測參數，檢測10kV配網電纜時選擇低壓檢測檔位，檢測220kV主網電纜時調整為高壓檢測檔位并提升采樣頻率，保障檢測數據的精度符合對應電壓等級的檢測要求；檢測完成后的數據

HV90-4 HV電纜診斷系統的硬件設計充分考慮高壓電纜現場檢測的各類復雜場景需求，核心優勢主要體現在三個維度：第一是輕量化緊湊設計，整機體積小、重量輕，檢測人員可單人攜帶設備完成徒步巡檢、地下管廊作業、高空桿塔作業等復雜場景的檢測工作，無需大型運輸設備輔助，大幅降低了復雜場景下的作業難度，尤其適配山區電網、城市地下管廊、軌道交通隧道等通行條件較差的作業場景；第二是接線設計簡化，設備采用一體化集成設計，現場作業無需復雜的接線操作，檢測人員僅需完成簡單的線路連接即可開展檢測工作，相比傳統電纜檢測設備需要連接多組測試線、信號采集線的模式，接線時長可縮短70%以上，大幅降低現場作業的時間成本，也避免了接線錯誤導致的檢測數據無效、設備損壞等問題；第三是環境適應性強，硬件采用工業級防護設計，可適配高溫、高濕、高寒等各類極端戶外環境，檢測精度不受環境溫濕度的影響，可滿足不同地域、不同季節的檢測作業需求。此外設備采用HVA系列VLF檢測裝置作為高壓電源，輸出電壓穩定性高，檢測數據的重復性誤差低于行業平均水平30%以上，有效保障了檢測結果的準確性。

HV90-4 HV電纜診斷系統的檢測結果輸出體系完全覆蓋現場作業、數據分析、存檔管理全流程需求，核心特點主要體現在三個維度：第一是傳輸便捷性，設備支持藍牙無線傳輸檢測數據，現場檢測完成后無需插拔存儲介質，可直接將原始測量數據實時傳輸至配套的TD Control Center分析軟件，避免了戶外作業環境下存儲介質接觸不良、數據丟失的問題，大幅提升現場作業的效率；第二是分析直觀性，軟件可將檢測到的介損、絕緣電阻、電壓電流等參數轉換為直觀的圖形化顯示界面，檢測人員無需復雜的數據分析能力，即可快速準確判斷電纜的介電健康狀況，降低對檢測人員的專業能力要求；第三是報告標準化，系統支持全自動化報告生成功能，可根據預設的模板自動生成包含檢測參數、檢測結果、健康狀態判定等內容的標準化檢測報告，無需人工整理數據、撰寫報告，報告格式符合電力行業、軌道交通行業的檢測報告規范。對于B端運維企業而言，標準化的檢測報告可直接用于向客戶交付檢測成果，降低人力成本；對于G端電網、國有單位而言，標準化的輸出數據可直接導入現有運維管理臺賬，滿足數據可追溯、可核查的管理要求。
