FT-IR吹掃氣體發生器

使用FT-IR吹掃氣體發生器需要遵循氣源要求、安裝要求、運行要求三大類注意事項，保障設備穩定運行和輸出氣體純度。首先是氣源要求，前端輸入的壓縮空氣最小壓力需達到100psi，壓力不足會導致過濾吸附效率下降，輸出氣體純度不達標；進氣溫度需控制在22℃以內，若前端壓縮空氣溫度過高，需要提前安裝降溫裝置，避免高溫影響分子篩的吸附性能，導致CO2和水蒸氣去除效率下降；前端壓縮空氣的含油量需低于0.1mg/m3，若前端氣源含油量過高，需要提前加裝除油過濾模塊，避免油霧污染吸附模塊，降低設備使用壽命。其次是安裝要求，設備需安裝在通風良好的位置，四周預留至少5cm的散熱空間，避免遮擋散熱孔導致設備運行溫度過高；供電需采用220-240V的穩定供電，避免電壓波動導致設備運行異常；設備出氣口與FT-IR設備之間的連接管路需采用聚四氟乙烯或者不銹鋼材質的潔凈管路，安裝前需對管路進行吹掃清潔，避免管路中的雜質污染輸出氣體，連接完成后需做氣密性檢測，確保管路無泄漏，避免外部空氣進入管路影響氣體純度。第三是運行要求，需根據配套FT-IR設備的流量需求選擇對應型號的設備，避免流量不足導致吹掃效果不佳；設備運行過程

工業級FTIR檢測設備的核心技術參數可分為光學性能、檢測性能、環境適配性能三類，參數指標直接決定設備的適用場景和檢測精度。光學性能參數方面，常規工業款設備光譜范圍覆蓋7800-350 cm?1，可按需拓展至近紅外、遠紅外波段，最高光譜分辨率可達0.08 cm?1，波數精度優于0.01 cm?1，峰值信噪比高于50000:1，保障復雜基質下痕量物質的識別能力。檢測性能參數方面，掃描速度最高支持10張譜/秒，氣體樣品檢測限最低可達ppb級，液體、固體樣品檢測限最高可達ppm級，定量檢測誤差不超過2%，檢測重復性優于0.1%，單次全譜檢測最短耗時1秒，可滿足在線實時監測的效率要求。環境適配性能方面，工業在線款防護等級可達IP65，工作溫度覆蓋-10℃到50℃，抗振動等級符合GB/T 2423.10工業設備振動測試要求，可在高粉塵、高濕度、有輕微腐蝕性氣體的工業現場長期穩定運行。不同參數檔位的設備可適配從實驗室高精度質控到工業現場在線監測的差異化需求，用戶可根據檢測場景的具體要求選擇對應參數配置的設備。

FTIR設備用于環保領域固定污染源VOCs監測，需要滿足參數、標準、功能三類核心要求。參數要求層面，設備光譜范圍需覆蓋900-4200 cm?1，分辨率不低于0.5 cm?1，采樣流量控制在0.5-2L/min可調，針對非甲烷總烴的檢測限不高于0.1mg/m3，針對苯系物等特征污染物的檢測限不高于0.05mg/m3，可同步檢測的VOCs組分不少于100種，覆蓋烷烴、烯烴、芳香烴、醛酮類、酯類、鹵代烴等國家管控的VOCs物種，檢測響應時間不超過60秒，滿足實時監測的需求。標準符合性層面，設備需符合HJ 1240-2021《固定污染源廢氣 揮發性有機物的測定 便攜式傅里葉變換紅外光譜法》的要求，示值誤差不超過±10%，重復性不高于3%，長期漂移不超過±5%/24h，數據傳輸符合HJ 212-2017《污染物在線監控（監測）系統數據傳輸標準》的要求，檢測結果可作為環保執法、排污申報的有效依據。功能要求層面，在線式設備需具備自動校準、自動質控功能，可定期自動完成零點和量程校準，無需人工現場操作，數據采集頻率不低于1次/分鐘，可存儲至少1年以上的原始檢測數據；便攜式設備需具備防爆認證，可在化工園

FTIR傅里葉變換紅外光譜儀相比傳統色散型紅外檢測設備，存在多維度的性能優勢，是目前工業紅外檢測的主流技術路線。首先是掃描速度優勢，色散型紅外設備通過光柵分光逐個采集不同波長的信號，完成一次全譜掃描需要數分鐘，而FTIR設備通過干涉儀實現全光譜信號同步采集，最快1秒即可完成一次全譜掃描，掃描速度是傳統設備的100倍以上，非常適合在線實時監測、走航監測等需要快速出結果的場景，檢測效率大幅提升。其次是分辨率優勢，傳統色散型紅外設備的最高分辨率通常僅能達到2 cm?1，難以區分結構相近的同分異構體，而FTIR設備的最高分辨率可達0.08 cm?1，可精準識別復雜基質中的不同組分，比如核工業場景下痕量放射性有機物的鑒別、環保場景下上百種VOCs組分的同步檢測，都需要FTIR的高分辨率能力支持。第三是檢測精度優勢，FTIR設備的波數精度可達0.01 cm?1，檢測重復性優于0.1%，定量誤差小于2%，遠高于傳統色散型紅外設備的檢測精度，檢測結果的可靠性更強，可滿足各行業標準的精度要求。第四是使用成本優勢，一臺FTIR設備搭配不同的采樣附件，即可完成氣體、液體、固體三態樣品的檢測，覆蓋從痕量到常量

工業FTIR檢測設備的設計、生產、檢測需符合多類國內國際標準，滿足不同行業的準入要求。國際標準層面，設備波長校準、性能測試符合IEC 62129-2:2019《光譜分析儀校準 第2部分：光通信波長計》的相關要求，通用性能符合ASTM E1421《傅里葉變換中紅外光譜儀性能描述和測量標準規程》的要求。國內通用標準層面，設備符合GB/T 32189-2015《傅里葉變換紅外光譜儀通用技術要求》的規定，是國內市場準入的基礎標準。行業專用標準層面，電力領域應用符合DL/T 929-2018《礦物絕緣油中溶解氣體分析導則 紅外光譜法》的檢測精度要求；環保領域應用符合HJ 1240-2021《固定污染源廢氣 揮發性有機物的測定 便攜式傅里葉變換紅外光譜法》、HJ 212-2017《污染物在線監控（監測）系統數據傳輸標準》的要求；核工業領域應用符合EJ/T 20192-2018《核級空氣凈化系統碘吸附劑性能測試 紅外光譜法》的相關要求；水務領域應用的檢測結果可滿足GB 3838-2002《地表水環境質量標準》、GB 8978-1996《污水綜合排放標準》中有機污染物檢測的相關要求。所有符合上述標準的

FTIR傅里葉變換紅外光譜儀是一類高精度工業檢測設備，核心功能涵蓋物質定性定量分析、分子結構鑒定、多組分同步檢測、實時在線監測四大類，可完成氣體、液體、固體三態樣品的成分檢測、純度核驗、劣化程度判定等工作。其工作原理基于紅外光譜與分子振動能級的對應關系：設備內置邁克爾遜干涉儀，將光源發出的紅外光分為兩束，通過動鏡移動形成光程差，產生干涉光后照射到待測樣品上，樣品中不同分子會吸收特定波長的紅外光，產生攜帶樣品特征信息的干涉信號，后續系統通過傅里葉變換對干涉信號進行處理，最終得到對應樣品的紅外吸收光譜圖，與標準譜庫比對即可完成檢測分析。目前該設備已廣泛應用于電力、核工業、水務、環保、軌道交通等多個工業檢測領域，可滿足從實驗室高精度分析到戶外現場快速檢測、從單點固定監測到走航移動篩查的多場景檢測需求，是工業領域成分檢測和質量管控的核心設備之一。

FTIR檢測設備是電力行業變壓器狀態檢測的核心設備之一，相比傳統檢測技術存在多方面技術優勢。首先是檢測效率優勢，傳統氣相色譜法檢測絕緣油溶解氣體需要復雜的樣品前處理，單樣品檢測耗時超過40分鐘，而FTIR檢測僅需對絕緣油進行頂空采樣，單次檢測耗時不超過5分鐘，檢測效率提升80%以上，非常適合變電站現場批量變壓器的巡檢場景，可大幅降低運維人員的工作強度，提升運維效率。其次是檢測精度優勢，FTIR可同步檢測絕緣油中甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳、氫氣7種特征故障氣體，最低檢測限可達0.1μL/L，檢測誤差不超過±5%，完全符合DL/T 929-2018的精度要求，可準確識別變壓器早期潛伏性過熱、放電故障，故障預警準確率超過90%。第三是部署靈活性優勢，便攜式FTIR設備重量不超過15kg，可攜帶至不同變電站開展現場檢測，無需送樣到實驗室，避免樣品運輸過程中產生的誤差；在線式FTIR設備可直接安裝在變壓器旁，實現24小時實時在線監測，數據直接接入電網設備狀態監測平臺，可實現故障自動預警，大幅降低非計劃停電風險，對于電網企業而言可有效提升供電可靠性，降低故障損失。

使用便攜式FTIR設備開展現場檢測需遵循標準化操作流程，保障檢測結果的準確性。第一步是開機校準，設備開機后預熱30分鐘，使用標配的聚苯乙烯標準薄膜完成波數校準，校準后波數偏差需控制在±0.05 cm?1以內，確認設備分辨率、掃描次數等參數符合本次檢測的要求。第二步是選擇適配附件，根據檢測樣品形態選擇對應采樣附件：氣體檢測搭配長光程氣體池，高濃度氣體選擇短光程池，痕量氣體選擇10m以上長光程池；固體、半固體樣品選擇ATR金剛石附件；液體樣品選擇可拆卸液體池或固定光程液體池。第三步是背景采集，在檢測樣品前采集當前環境的背景光譜，自動扣除環境中二氧化碳、水蒸氣的干擾，若檢測過程中環境溫濕度波動超過±3℃或±5%RH，需重新采集背景光譜。第四步是樣品檢測，將樣品導入采樣附件，設置對應掃描次數（常規檢測不低于16次，痕量檢測不低于64次），完成樣品光譜采集，系統自動與內置的NIST譜庫、國標譜庫或用戶自定義譜庫進行比對，10秒內即可輸出定性定量檢測結果。第五步是數據導出，檢測完成后可將檢測光譜、結果報告按需求導出為CSV、XML、PDF等格式，完成整個檢測流程。

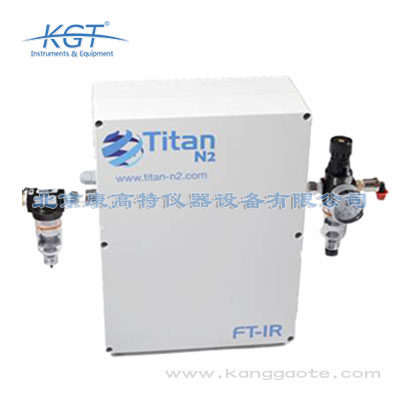

FT-IR吹掃氣體發生器是專為傅里葉變換紅外光譜儀配套研發的工業檢測配套供氣設備，目前主流的Titan N2品牌FT-IR吹掃氣體發生器核心功能是為FT-IR設備提供超高純度的吹掃氣源，徹底消除吹掃氣中二氧化碳、水蒸氣對紅外光譜檢測結果的干擾。該設備可將輸出氣體的二氧化碳濃度控制在1ppm以下，水蒸氣濃度控制在1ppm以下，露點低至-70℃，從根源上避免紅外光譜檢測過程中出現基線漂移、特征峰重疊、檢測數值偏差等問題，大幅提升FT-IR檢測的精度和穩定性。此外該設備搭載最大化性能過濾系統，可有效過濾氣源中的固體雜質、有機污染物等雜質，適配各類高精度FT-IR檢測場景，同時具備節省空間、運行安靜、即插即用的特性，既適合固定實驗室的常規檢測需求，也適配移動檢測車、現場在線監測等復雜使用場景，目前廣泛應用于石油化工氣體檢測、科研光譜分析、工業過程氣體監控等領域，可滿足B端生產企業質控檢測、G端監管單位抽檢監測等不同用戶的供氣需求。

FT-IR吹掃氣體發生器的核心應用場景集中在石油化工、科研兩大領域，覆蓋B端生產企業、G端監管單位、科研院所、第三方檢測機構等不同用戶群體的需求。在石油化工行業，該設備主要應用于三大場景：一是石油化工原料組分檢測場景，為FT-IR檢測原油、成品油、化工中間體的組分提供吹掃氣源，避免雜質氣干擾檢測結果，保障原料質控精度；二是工藝過程氣體監控場景，為生產管線的在線FT-IR氣體檢測系統配套供氣，實現生產過程中揮發性有機物、工藝氣組分的實時精準監測，保障生產工藝穩定；三是尾氣排放檢測場景，為石油化工企業尾氣排放的FT-IR監測設備提供吹掃氣，確保排放物中硫化物、氮氧化物、揮發性有機物的檢測數據準確，滿足環保排放管控要求。在科研領域，該設備主要應用于高校、科研院所的材料表征、環境氣體研究、催化實驗等場景，為實驗室FT-IR設備提供穩定的高純度吹掃氣源，保障科研實驗數據的可靠性。此外該設備還可應用于G端生態環境、市場監管等單位的執法抽檢場景，適配移動檢測車的FT-IR設備配套需求，實現現場檢測的高精度供氣。

使用工業FTIR檢測設備時需遵守相關注意事項，保障檢測精度和設備穩定運行。首先是光學系統防護注意事項，禁止用手或其他硬物接觸設備的光學鏡片、干涉儀等核心光學部件，避免劃傷或污染鏡片；設備使用環境需避免高濃度腐蝕性氣體、大量粉塵，若在此類環境下使用，需配套前置過濾裝置，避免污染物進入設備內部損傷光學部件；高濕環境下使用前需確認設備除濕模塊正常運行，避免鏡片結霧影響檢測精度，光學部件表面若有積塵，需使用專用的吸耳球或紅外鏡頭擦拭紙清理，禁止使用普通紙巾或有機溶劑擦拭。其次是檢測操作注意事項，每次開機使用前必須用標準物質完成波數和強度校準，校準合格后方可開展檢測；檢測高濃度樣品后，需通入高純氮氣吹掃氣體池或ATR附件，避免樣品殘留造成交叉污染，影響后續檢測結果的準確性；根據檢測目標合理設置參數，痕量物質檢測需選擇0.5 cm?1及以下的分辨率，掃描次數不低于64次，常規定性分析可選擇4 cm?1分辨率，掃描次數不低于16次，兼顧檢測精度和效率。第三是環境適配注意事項，戶外使用時避免設備長時間暴露在陽光下直曬，工作環境溫度波動需控制在±5℃以內，避免溫度波動造成波數漂移；現場存在強振動源時，需

Titan N2 FT-IR吹掃氣體發生器目前共有CO2-PG14、CO2-PG28、CO2-PG80三個標準型號，全系列產品的核心性能參數保持統一，僅流量、尺寸、重量存在差異，可適配不同規模的檢測需求。共性參數方面，全系列產品輸出氣體二氧化碳濃度均<1ppm，水蒸氣濃度均<1ppm，露點穩定在-70℃，最小進氣壓力要求為100psi，最大進氣溫度要求為22℃，電氣要求均為220-240V民用/工業常規供電，適配國內絕大多數使用場景的供電條件。差異化參數方面，CO2-PG14型號出氣口流量為14l/min，尺寸為32×40×13mm，重量為5kg，適合單臺小型臺式FT-IR設備配套使用；CO2-PG28型號出氣口流量為28l/min，尺寸為50×44×16mm，重量為9kg，適合中型實驗室FT-IR設備或者2-3臺小型FT-IR設備共用；CO2-PG80型號出氣口流量為80l/min，尺寸為70×44×16mm，重量為11kg，適合大型工業在線FT-IR檢測系統、多臺FT-IR設備集中供氣或者大腔室FT-IR設備的配套需求。全系列產品均搭載高性能過濾模塊，運行噪音遠低于傳統供氣設備，可
